Замена антенны Sony FDL-220R Watchman
Данная инструкция описывает, как разобрать и установить или заменить антенну Sony FDL-220R Watchman. Этапы включают базовую разборку устройства Sony FDL-220R Watchman, а инструментами являются отвертка Phillips #00 и лопатка.
Шаг 1
Нажмите на текстурированную область и сдвиньте в нижнюю часть устройства.

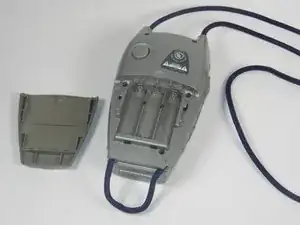

Аккуратно снимите крышку батарейного отсека.
Удалите три батарейки AA.
Шаг 2

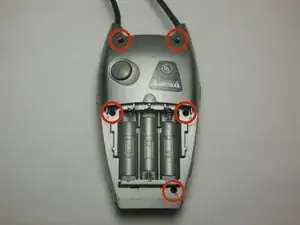

Найдите пять винтов размером 5x11мм вокруг батарейного отсека.

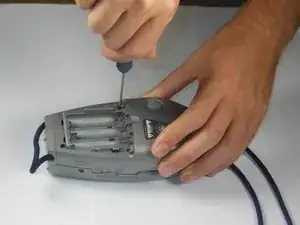

Удалите винты с помощью отвертки Phillips #00.
Шаг 3
Ухватитесь за всю заднюю часть корпуса Watchman.

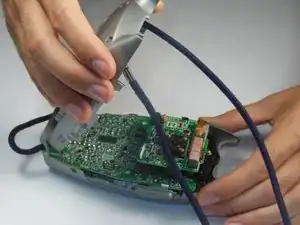

Откройте корпус, отжав его с нижней части устройства.

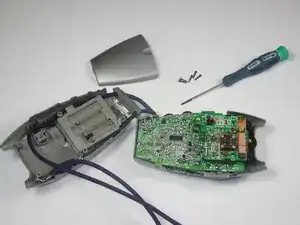

Аккуратно снимите весь задний корпус.
Кнопки могут выпасть при открытии корпуса. См. инструкцию по замене кнопок, чтобы исправить кнопки.
Шаг 4

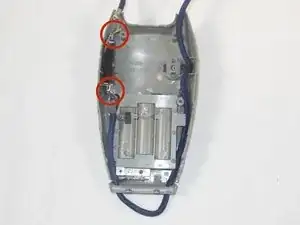

Найдите два металлических зажима, предназначенных для удержания антенны на месте.
Отогните металлические зажимы с помощью лопатки.

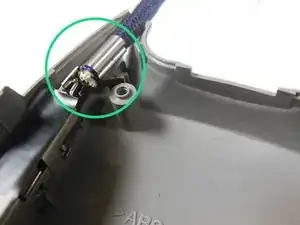

Закрепите антенну в металлическом зажиме.
Убедитесь, что антенна полностью закрыта в металлическом зажиме.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
