Замена модуля WiFi Samsung UBD-KM85C
Используйте это руководство для удаления модуля Wi-Fi из вашего устройства.
Шаг 1

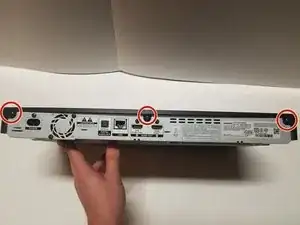

С обратной стороны устройства отвинтите три винта размером 8.1 мм, используя отвертку Philips #1.

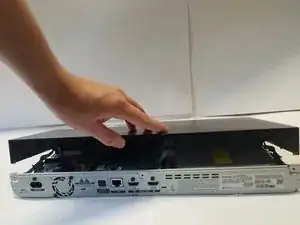

Шаг 2

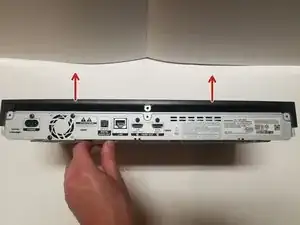

Сзади поднимите корпус вверх от устройства, а затем вперед, высвобождая зажимы спереди.

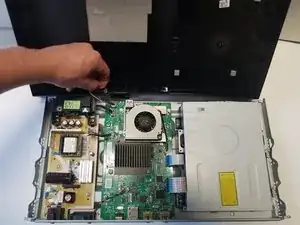

Шаг 3

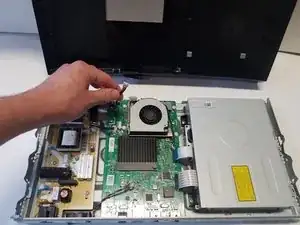

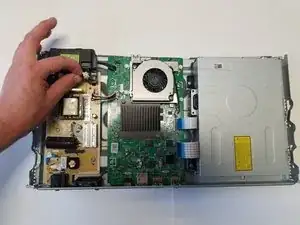

Существует одна группа проводов, расположенная ближе к передней части корпуса и напрямую подключенная к материнской плате и корпусу. Используя два пальца, выполните зажимание, чтобы освободить провод от зажима и отключить его.
Шаг 4

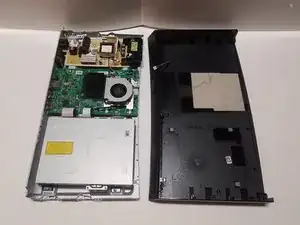

Снимите крышку с устройства.

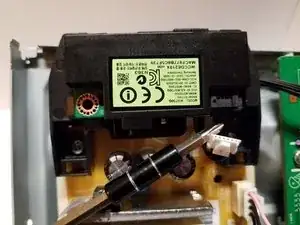

Шаг 5

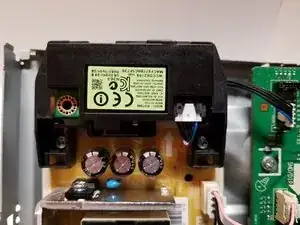

Модуль Wi-Fi зафиксирован на месте в углу устройства. Винтов или клея, удерживающего его, нет.
Шаг 6

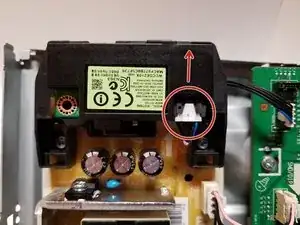

В модуле Wi-Fi есть один провод, который необходимо отключить для обеспечения свободы движений при извлечении модуля. Просто зажмите белую пластиковую часть провода и извлеките его.

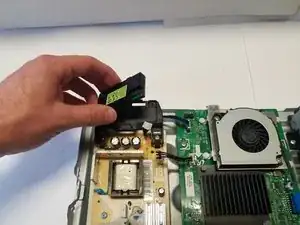

Шаг 7

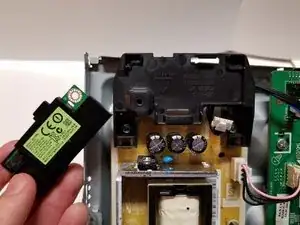

Потяните за модуль с боков, не тяните за опору, которая прикручена к рамке. Затем модуль Wi-Fi можно вынуть из зажимов и снять с опоры.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
