Замена платы прибора Garmin Nuvi 260W
Это устройство можно идентифицировать, используя критерии на странице устройства. При замене материнской платы подготовьте следующие инструменты: отвертка Torx T5, отвертка PH №0 и пластиковый инструмент для вскрытия.
Шаг 1

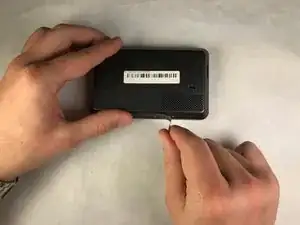

Аккуратно снимите наклейку с моделью/серийным номером.
Шаг 2

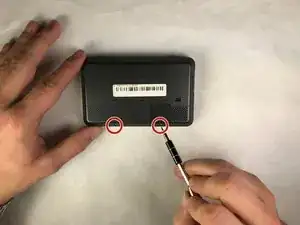

Удалите два винта Torx T5 длиной 4 мм, расположенных под наклейкой.
Шаг 3

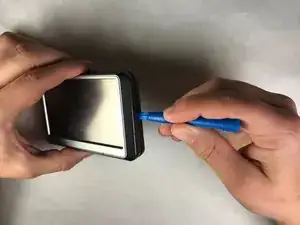

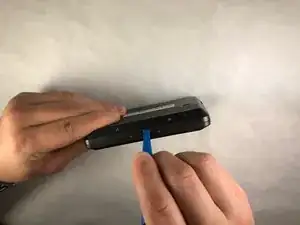

После удаления винтов используйте пластиковый инструмент для вскрытия, чтобы аккуратно отделить корпус от рамки экрана.
Шаг 4

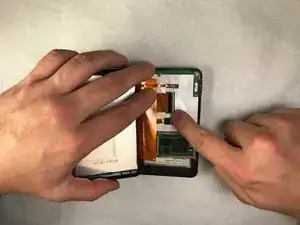

Когда корпус nüvi отделён, аккуратно переверните фиксирующие защёлки на материнской плате, удерживающие ленточный кабель, и отсоедините кабель.
Шаг 5

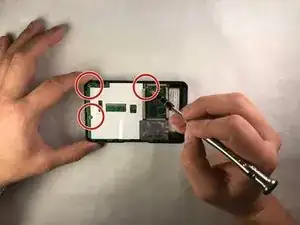

После отделения корпуса nüvi и отсоединения ленточного кабеля снимите три винта Phillips №0 длиной 1.6 мм.
Шаг 6

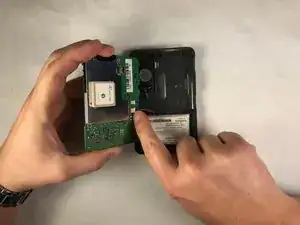

Аккуратно отсоедините два кабеля, соединяющие батарею с материнской платой, и извлеките материнскую плату.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
