Замена USB-порта Garmin Nuvi 2595LMT
Проблемы с зарядкой аккумулятора? USB-порт согнут и не может подключаться к зарядному кабелю? Возможно, пришло время заменить USB-порт.
Шаг 1
Поместите устройство на рабочую поверхность экраном вниз.
Шаг 2
С помощью отвертки T5 из набора инструментов iFixit удалите все четыре винта длиной 5.6 мм, аккуратно положив их на стол.
Шаг 3
Возьмите лопатку из набора инструментов.
Осторожно приоткройте стороны Nuvi с помощью лопатки (не разрывайте).
Используйте пластиковый инструмент для открытия, чтобы медленно извлечь шлейф из белой пластиковой планки.
Отделите две части и положите их на стол.
Шаг 4
Снимите головку отвертки T5 и замените ее на головку j000 из набора инструментов.

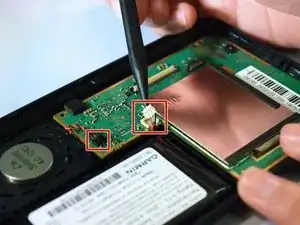

Отсоедините все провода от печатной платы.
С помощью отвертки j000 удалите все четыре винта длиной 5.1 мм с печатной платы и аккуратно положите их на стол (отдельно от винтов корпуса).
Осторожно отделите печатную плату от нижней обложки и аккуратно положите ее на рабочую поверхность.
Шаг 5
Осторожно и аккуратно нагрейте припой, удерживающий USB-порт на печатной плате.

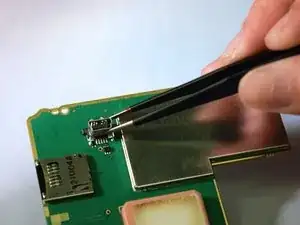

С помощью металлических пинцетов из набора инструментов аккуратно удалите USB-порт.
Поместите старый USB-порт на защищенную рабочую поверхность, которая не загорится.
Шаг 6
Возьмите новый USB-порт с помощью металлических пинцетов из набора инструментов.
Возьмите припой и поместите его на место прежнего USB-порта.
Установите новый порт на припой.
Удерживая USB-порт на месте пинцетами, используйте паяльник, чтобы нагреть припой под портом.
Дайте порту остыть в течение часа.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
