Замена экрана Garmin Nuvi 260W
Это устройство можно идентифицировать, используя критерии на странице устройства. При замене экрана обязательно отложите следующие инструменты: отвертка T5 Torx и пластиковый инструмент для открывания.
Шаг 1
Аккуратно снимите наклейку с модельным/серийным номером.
Шаг 2

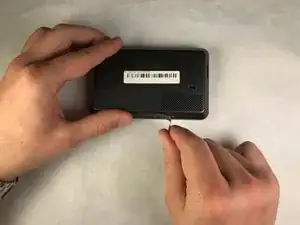

Удалите два винта T5 Torx длиной 4 мм, расположенные под наклейкой.
Шаг 3

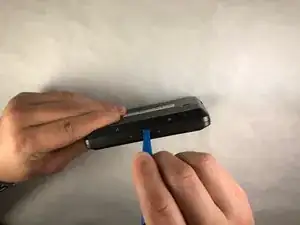

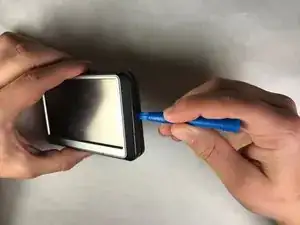

После удаления винтов используйте пластиковый инструмент для открывания, чтобы аккуратно отделить корпус от экрана.
Шаг 4

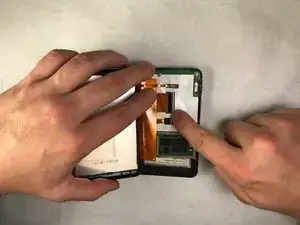

После отделения корпуса nüvi аккуратно поднимите защелки на материнской плате, которые фиксируют шлейф, и отключите его.
Шаг 5

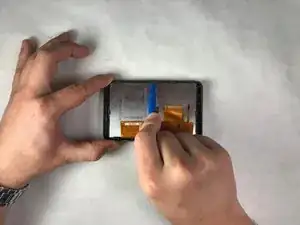

Используйте пластиковый инструмент для открывания, чтобы ослабить три защелки, расположенные в верхней части экрана, до положения, ослабляющего удержание экрана.
Шаг 6

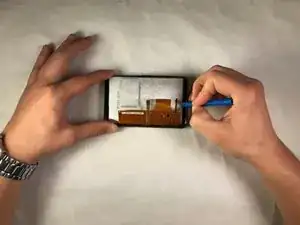

Используйте пластиковый инструмент для открывания, чтобы ослабить две защелки на коротких сторонах экрана Nuvi до положения, позволяющего удалить экран.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
