Замена динамика Garmin Nuvi 2597LMT
В этом руководстве описан процесс замены неисправного или сломанного динамика в вашем Garmin Nuvi 2597LMT. Вам может потребоваться это руководство, если динамик звучит приглушённо, с шумом или потрескиванием, либо если динамик совсем не работает. Будьте очень осторожны при работе с устройством; не ломайте хрупкие компоненты внутри и не порвите ленточный кабель, соединяющий две половины.
Шаг 1

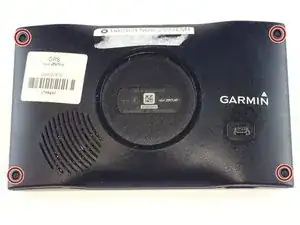

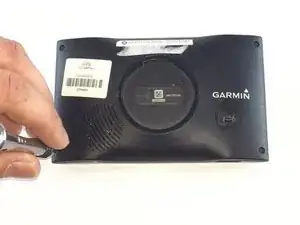

Переверните устройство так, чтобы была видна задняя часть и винты в четырёх углах.
Снимите четыре винта Torx T5 диаметром 3 мм и длиной 6 мм с помощью отвертки.
Шаг 2

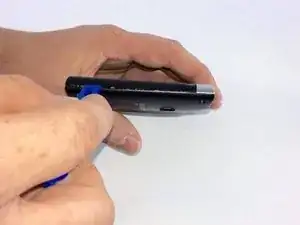

Используйте пластиковый инструмент для вскрытия, чтобы поддеть корпус по шву, где соединяются две половины, поддевая по всей окружности при необходимости.
Делайте это медленно, чтобы случайно не порвать ленточный кабель, соединяющий дигитайзер с платой, а также не разъединяйте половины полностью, так как это может порвать ленточный кабель.

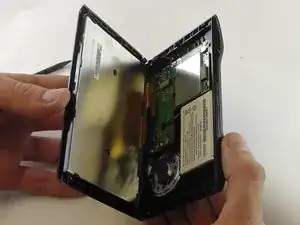

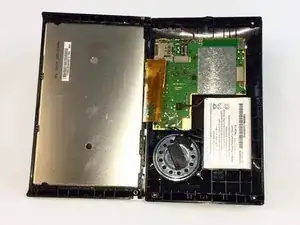

Открывайте устройство сверху, чтобы не отсоединить ленточный кабель.
Шаг 3

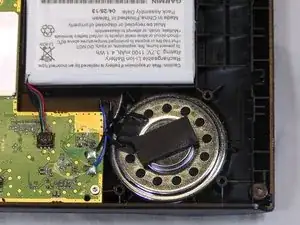

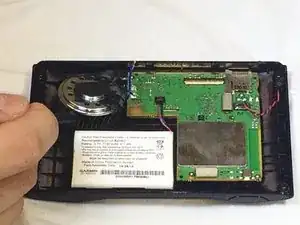

Используйте тонкую лопатку, чтобы аккуратно отжать динамик от липкой подложки и от корпуса.
Шаг 4

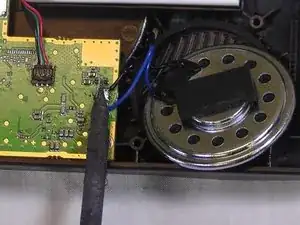

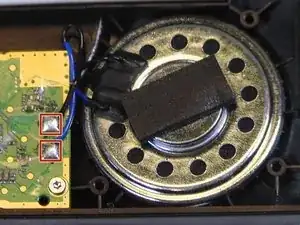

Используйте паяльник, чтобы отпаять провода от материнской платы. Отсоедините провод заземления (чёрный) и положительный провод (синий).
Паяльник очень горячий — не прикасайтесь проводов к другим предметам, так как они могут прилипнуть при остывании.
После выполнения этого шага и остывания концов проводов можно безопасно отложить снятый динамик.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
