Замена ЖК-дисплея Garmin Nuvi 2597LMT
Этот гид проведет вас через процесс замены неисправного или сломанного ЖК-дисплея в вашем Garmin Nuvi 2597LMT. Вам может понадобиться этот гид для замены ЖК-дисплея, если он треснут, не показывает ничего, не реагирует на касания или имеет пиксели. Будьте крайне осторожны, работая с устройством; не стоит ломать хрупкие компоненты внутри или рвать шлейф, соединяющий две половины.
Шаг 1

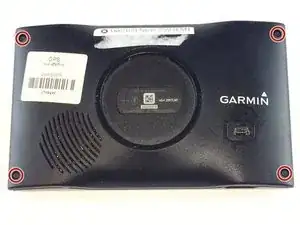

Переверните устройство так, чтобы была видна задняя сторона, и вы могли увидеть винты в четырех углах.

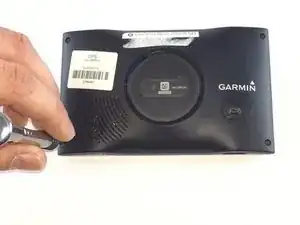

Удалите четыре винта T5 Torx шириной 3 мм и длиной 6 мм с помощью отвертки.
Шаг 2

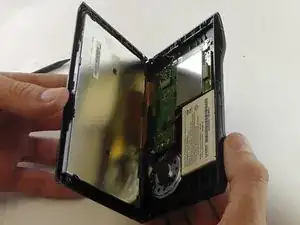

Используйте пластиковый инструмент для открытия, чтобы приподнять устройство в месте стыка двух половин, приподнимая по всему периметру, если это необходимо.
Делайте это медленно, чтобы не повредить шлейф, соединяющий дисплей с материнской платой, а также не отделять половины полностью, так как это также может порвать шлейф.
Шаг 3

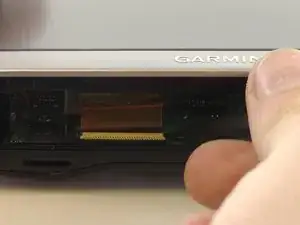

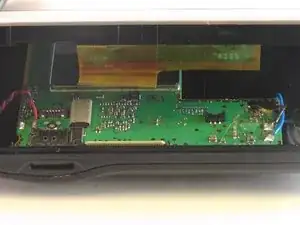

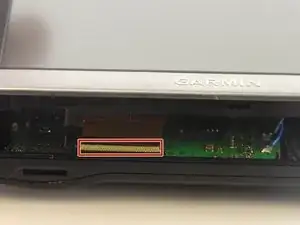

Используйте пинцет, чтобы поднять зажим соединителя ZIF (с нулевым усилием вставки), который используется для удержания шлейфа на месте.
Это освободит шлейф, разделяющий две половины устройства.
Шаг 4

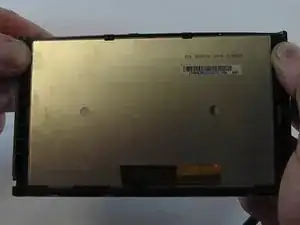

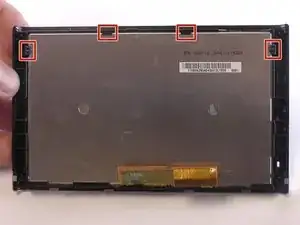

Используйте руки, чтобы отогнуть зажимы, которые удерживают ЖК-дисплей на месте.
После того как вы удалили ЖК-дисплей, вы можете безопасно отложить его в сторону.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
