Замена микрофона Garmin Nuvi 2597LMT
Этот гид проведет вас через процесс замены неисправного или сломанного микрофона в вашем Garmin Nuvi 2597LMT. Вам может понадобиться этот гид для замены микрофона, если микрофон не регистрирует звук вашего голоса, регистрирует частичный или приглушенный звук, или вы знаете, что он поврежден внутри (возможно, от воды). Будьте очень осторожны, работая с вашим устройством; не желаете повредить хрупкие компоненты внутри или порвать шлейф, соединяющий две половины.
Шаг 1

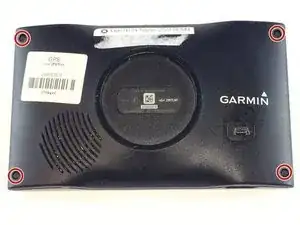

Переверните ваше устройство так, чтобы задняя сторона была видна, и вы могли увидеть винты в четырех углах.

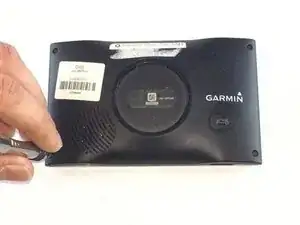

Удалите четыре винта T5 Torx шириной 3 мм и длиной 6 мм с помощью отвёртки.
Шаг 2

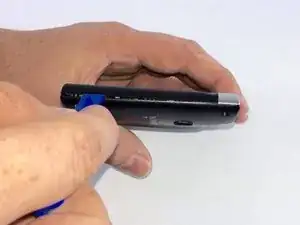

Используйте пластиковый инструмент для открытия, чтобы приподнять устройство в месте стыка двух половин, приподнимая по всему периметру, если это необходимо.
Делайте это медленно, чтобы случайно не порвать шлейф, соединяющий сенсор с материнской платой, а также не отделить половины полностью, так как это может порвать шлейф.

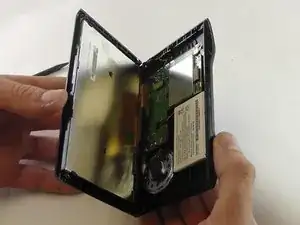

Откройте устройство сверху, чтобы не отсоединить шлейф.
Шаг 3

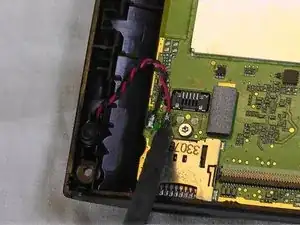

Используйте паяльник, чтобы отсоединить провода от материнской платы. Отсоедините провод заземления (черный) и положительный провод (красный).
Паяльник очень горячий, не прикасайтесь к проводам, так как они могут прилипнуть к чему-либо при остывании.
Шаг 4

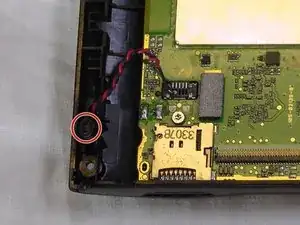

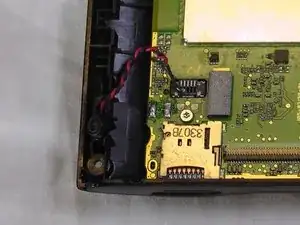

Возьмитесь руками за провода и аккуратно вытяните микрофон из корпуса.
После завершения этого шага вы можете безопасно отложить удаленный микрофон в сторону.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
