Замена материнской платы Garmin Nuvi 2597LMT

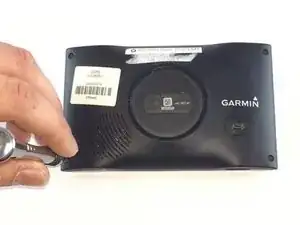

Переверните устройство так, чтобы была видна задняя часть и видны винты в четырёх углах.

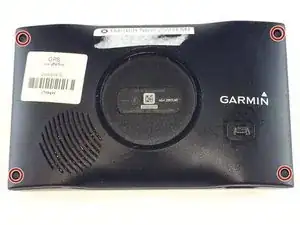

Удалите четыре винта T5 Torx диаметром 3 мм и длиной 6 мм с помощью отвёртки.

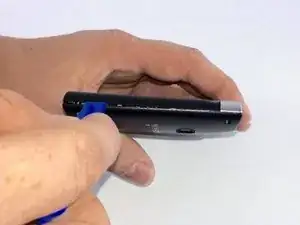

Используйте пластиковый инструмент для поддёма, чтобы приоткрыть корпус в шве, где соединяются две половины, отщёлкивая по всей длине боковых и верхних швов при необходимости.

Делайте это медленно, чтобы случайно не порвать шлейф, соединяющий дигитайзер с материнской платой, и не полностью разъединяйте половины, так как это может порвать шлейф.

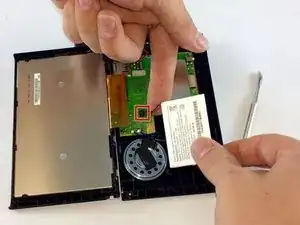

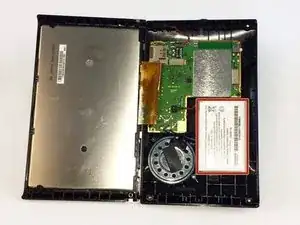

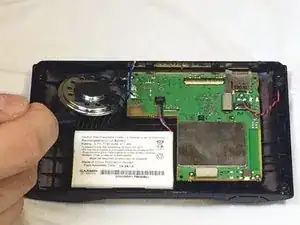

Найдите батарею и с помощью лопатки аккуратно приподнимите её; батарея приклеена к корпусу на клейкой подкладке, освободите её из посадочного места.

При извлечении батареи действуйте медленно, чтобы не оборвать провода, соединяющие её с материнской платой. Провода будут отключены на следующем этапе.

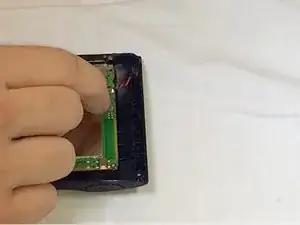

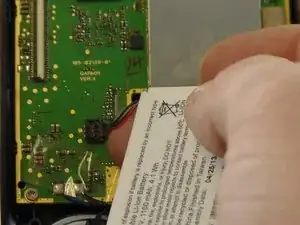

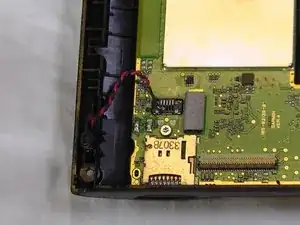

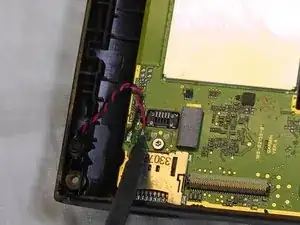

Используйте руки или лопаточку, чтобы аккуратно приподнять провода снизу и отключить разъём от материнской платы.

После отключения батареи от материнской платы Вы можете безопасно отложить её в сторону.

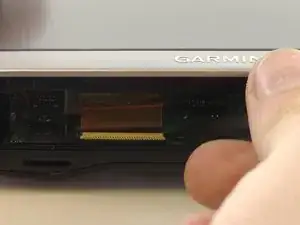

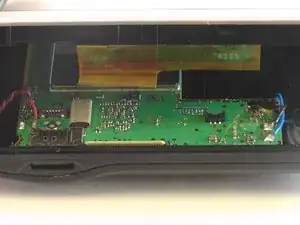

Используйте пинцет, чтобы отвести защёлку ZIF (разъёма с нулевым усилием вставки), предназначенную для фиксации шлейфа.

Это освобождает шлейф, разделяющий две половины устройства.

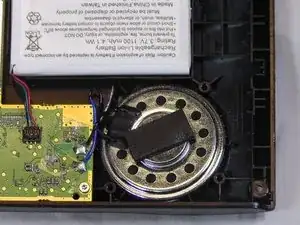

Используйте тонкую лопатку, чтобы аккуратно оторвать динамик от клейкой подкладки и от корпуса.

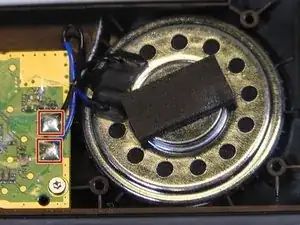

Используйте паяльник, чтобы отсоединить провода от материнской платы. Отсоедините провод заземления (чёрный) и положительный провод (синий).

Паяльник очень горячий — не касайтесь проводов ничем, так как они могут прилипнуть при остывании.

После выполнения этого шага и остывания концов проводов Вы можете безопасно отложить снятый динамик.

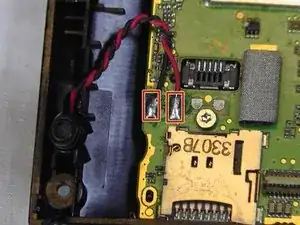

Используйте паяльник, чтобы отсоединить провода от материнской платы. Отсоедините провод заземления (чёрный) и положительный провод (красный).

Паяльник очень горячий — не касайтесь проводов ничем, так как они могут прилипнуть при остывании.

Используйте руки, чтобы аккуратно вытащить микрофон вверх и вынуть его из корпуса.

После этого шага Вы можете безопасно отложить снятый микрофон.

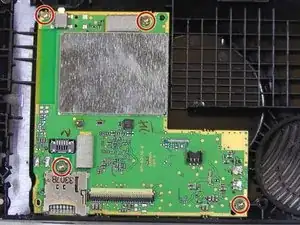

Удалите четыре винта T5 Torx диаметром 4 мм и длиной 5 мм с помощью отвёртки.

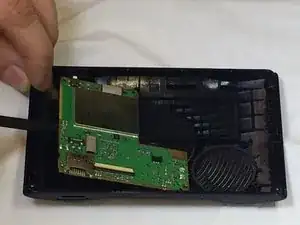

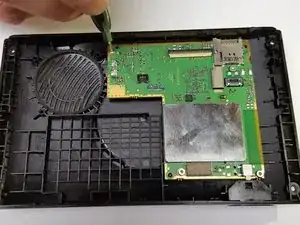

Используйте лопатку, чтобы аккуратно приподнять материнскую плату, она просто лежит в посадочном месте, поэтому извлекать её несложно.

После этого шага Вы можете безопасно отложить материнскую плату, поскольку она вынута из корпуса.
