Замена платы питания Amazon Echo Show 8 (2‑е поколение)
Используйте это руководство по замене, если порт питания Amazon Echo Show 8 не работает. Порт питания важен для устройства, так как обеспечивает его корректную работу в целом. Прежде чем продолжить с этим руководством по замене, перейдите к руководству по устранению неполадок, убедитесь, что вы выполнили шаги по устранению неполадок, и убедитесь, что порт питания чист. При подаче питания на устройство участвуют два компонента: разъём и кабель. В этом руководстве показано, как заменить плату питания. Перед началом работ убедитесь, что устройство отключено от питания.
Шаг 1

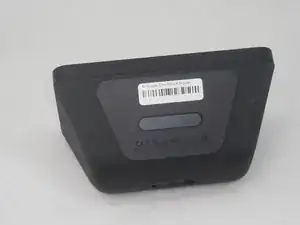

Переверните устройство так, чтобы резиновая ножка была сверху.

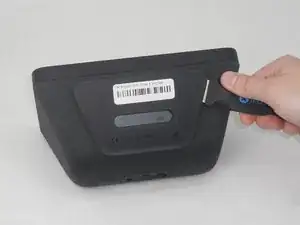

Вставьте лопатку между резиновой ножкой и корпусом, затем проведите ею по периметру, пока резиновая ножка не отстанет.
Клей, удерживающий резиновый коврик, может потребовать усилия для разрыва.
Снимите резиновую ножку.
Шаг 2

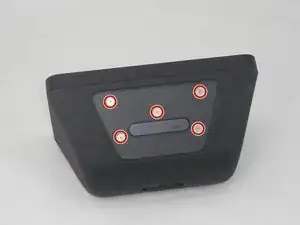

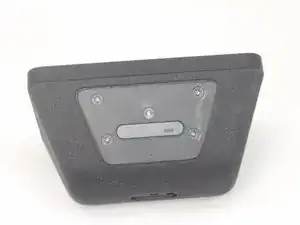

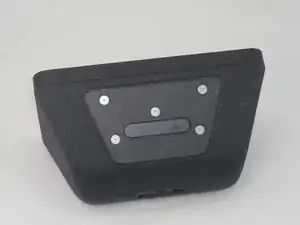

Используйте отвёртку Torx T6, чтобы выкрутить пять винтов 4,5 мм с основания устройства.
Шаг 3

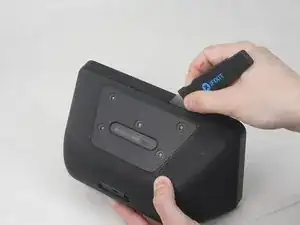

Вставьте лопатку в зазор между передней и задней крышкой.

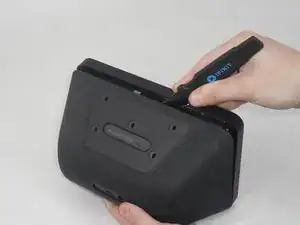

Проведите лопаткой по периметру, чтобы аккуратно отсоединить заднюю крышку от передней.

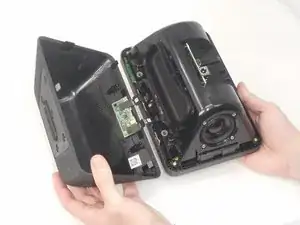

Отделите заднюю крышку от передней.

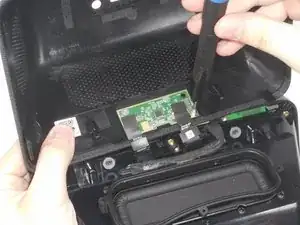

К крышке задней части прикреплены 2 тонких ленточных кабеля микрофонной платы. Берегите их, не рвите и не натягивайте при разделении корпусов.
Шаг 4

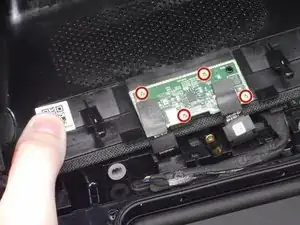

Используйте отвёртку Torx T6, чтобы выкрутить четыре винта 5,2 мм, крепящие микрофонную плату к задней крышке.
Шаг 5
Положите устройство лицевой стороной вниз так, чтобы плата питания была обращена к вам.
Используйте отвёртку Torx T6, чтобы выкрутить пять винтов 5,3 мм, крепящих плату питания.
Шаг 6

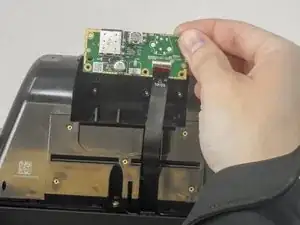

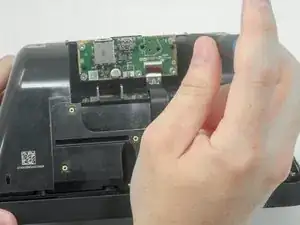

Осторожно поднимите плату питания из её посадочного места.
Ленточный кабель приклеен к корпусу динамика. Берегите его, чтобы не порвать при подъёме платы питания.

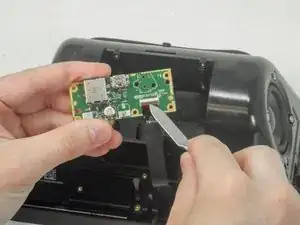

Используйте лопатку или ноготь, чтобы поднять чёрную фиксирующую защёлку ZIF.
Вытяните ленточный кабель прямо из его разъёма.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
