Замена твитера Amazon Echo Studio

Переверните устройство нижней частью вверх.

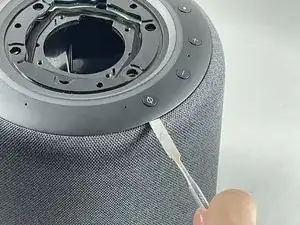

Подденьте край резиновой нижней панели лопаткой, затем снимите оставшуюся часть вручную.

Используйте отвертку Torx T15, чтобы выкрутить девять винтов 3.2 мм.

Используйте отвертку Torx T10, чтобы выкрутить шесть винтов 2.7 мм.

После снятия винтов аккуратно поднимите основание, следя за тем, чтобы не повредить подключённые кабели.

Перед полным снятием основания отсоедините три подключённых разъёма.

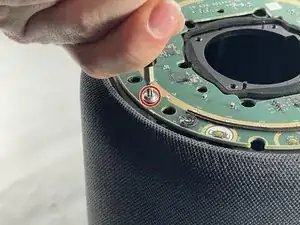

Отвинтите один винт Phillips 10 мм.

Снимите плату блока питания.

Снимите два винта, расположенные напротив друг друга на внешней стороне показанного пластикового кольца.

Снимите пластиковое наружное кольцо, прилегающее к внутренним краям корпуса устройства.

Для отделения от внешней оболочки может потребоваться использование мягкого монтажного инструмента.

Снимите два винта 2.7 мм отверткой Torx T10.

После снятия винтов извлеките монтажную пластину блока питания из корпуса.

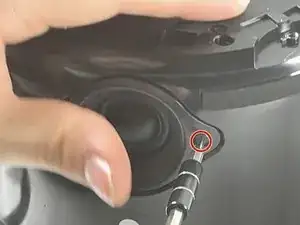

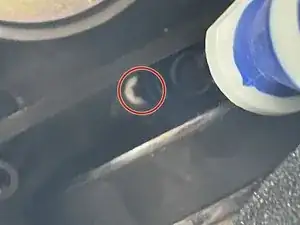

Возможно, Вам потребуется аккуратно поддеть воздушные порты сабвуфера из круглых пазов на боковой части корпуса.

На серебристом кольце, расположенном по внешнему краю пластиковой части сабвуфера, Вы увидите четыре винта 2.7 мм. Используйте отвертку Torx T10, чтобы выкрутить их и снять сабвуфер.

После снятия четырёх винтов аккуратно вытащите сабвуфер, чтобы не повредить проводку, соединяющую сабвуфер с основной платой внутри корпуса.

Проследите провода от сабвуфера до основной платы и отсоедините разъём, соединяющий их.

Сабвуфер теперь отключён и готов к замене.

Снимите тринадцать винтов Phillips 9 мм, используя отвертку Phillips #00.

Некоторые винты могут быть скрыты другими компонентами; просто отведите их в сторону во время снятия винтов.

Ослабьте винты Phillips 9 мм, используя отвертку Phillips #00.

Некоторые винты могут быть закрыты препятствиями — используйте лопатку или руку, чтобы отвести их в сторону.

После снятия винтов найдите четыре разъёма питания на материнской плате и отсоедините их от платы.

Извлеките материнскую плату из устройства, аккуратно вытянув её.

Будьте осторожны, чтобы не повредить свободные провода внутри корпуса при извлечении материнской платы.

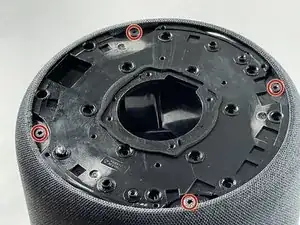

Сначала найдите шесть винтов 10 мм в верхней части внутренней оболочки и открутите их отверткой Torx T10.

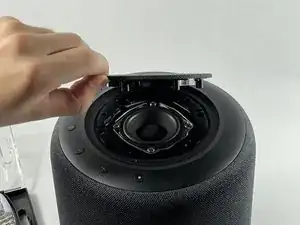

После снятия шести винтов изнутри поднимите верхнюю крышку динамика.

Поднимите верхнюю пластиковую крышку с кнопками.

Если при снятии этой детали ощущается сильное сопротивление, проверьте, сняты ли все винты изнутри, иначе Вы рискуете сломать эту деталь.

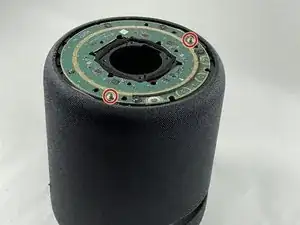

Снимите два винта 2.7 мм отверткой Torx T10.

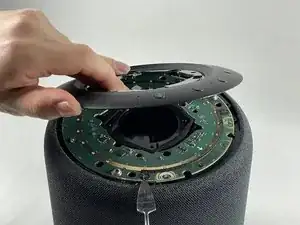

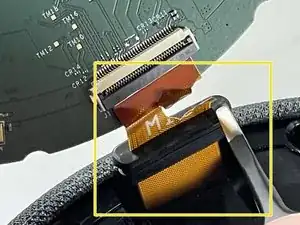

После снятия винтов аккуратно поднимите плату подсветки и отсоедините ленточный кабель.

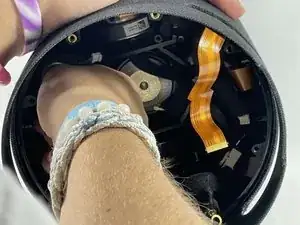

Убедитесь, что Вы не забыли отсоединить ленточный кабель от корпуса, иначе рискуете его повредить.

Снимите четыре винта 3.27 мм отверткой Torx T15.

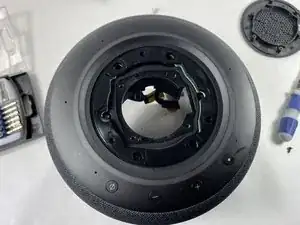

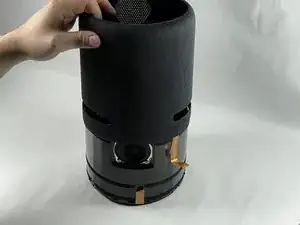

После снятия винтов вытолкните/выньте внутреннюю оболочку из наружной оболочки.

Возможно, Вам потребуется помощь другого человека для извлечения внутренней оболочки, так как она плотно сидит в наружной оболочке.

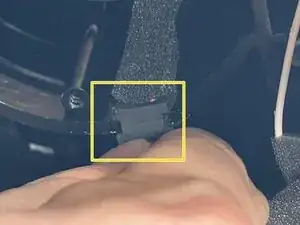

Освободите провод из его канавки внутри корпуса, чтобы можно было вынуть твитер.

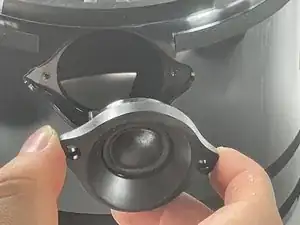

Отвинтите два винта 3.2 мм, удерживающие твитер, с помощью отвертки Torx T15.

Выньте твитер.
