Замена звукового динамика Google Home

Снятие крышки слишком резко может привести к разрыву межсоединительного кабеля, который соединяет основание с верхней частью крышки.

Снимите магнитно закреплённое основание Google Home и отложите его в сторону.

Используя отвертку Torx T6, открутите четыре винта Torx 1.7 мм, расположенные глубоко в нише динамика, чтобы можно было снять крышку.

После извлечения всех четырёх винтов отожмите крышку аппарата, чтобы открыть корпус.

Осторожно отсоедините межсоединительный кабель с помощью пинцета.

Снимите «уплотнительное кольцо», которое охватывает устройство и удерживает панель с переключателем на месте.

Используя отвертку Torx T6, открутите четыре чёрных винта Torx 1.7 мм.

Снимите панель и переключатель отключения звука. При правильном выполнении вы должны увидеть плату в форме гитары.

Отсоедините обитый пеной кабель красного и чёрного цвета, который соединяет плату с динамиком, зажав и потянув за язычок.

Отсоедините оранжевый межсоединительный кабель, который соединяет нижнюю часть устройства с платой, потянув прямо за оранжевый язычок.

Используя отвертку Torx T6, открутите пять серебристых винтов Torx 1.7 мм, удерживающих плату на месте.

Снимите плату.

Используя отвертку Torx T6, открутите четыре чёрных винта Torx 1.7 мм на нижней части устройства.

Для этого шага вам понадобится отвертка T6 с удлинённым стержнем, чтобы достать до винтов.

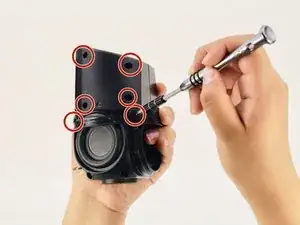

Используя отвертку Torx T6, открутите шесть чёрных винтов Torx 1.7 мм на боковой части устройства.

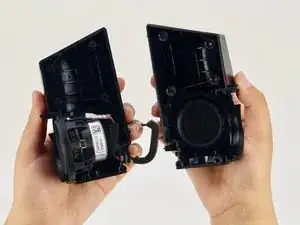

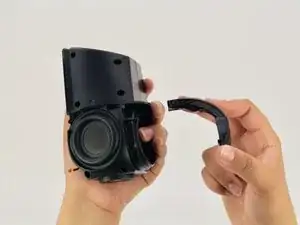

Разъедините чёрный корпус, чтобы получить доступ к звуковому динамику.

Извлеките звуковой динамик.
