Замена камеры Amazon Echo Show 5

Выключите и отключите Amazon Echo Show 5. Ненадлежащее выполнение данной операции может привести к травме или повреждению устройства.

Установите Amazon Echo Show 5 так, чтобы дисплей оказался вниз.

Используйте лопатку, чтобы снять серую нижнюю крышку.

При сборке нужно будет нанести клей, чтобы закрепить нижнюю крышку.

Удалите три винта с помощью отвертки Torx T6.

Используйте лопатку, чтобы освободить шесть внутренних зажимов по краям устройства.

На стороне экрана с камерой находятся хрупкие ribbon соединители. Поэтому не вставляйте лопатку более чем на несколько миллиметров в устройство.

Осторожно откройте устройство, сложив его вдоль верхнего края, где расположена камера.

Не пытайтесь открыть устройство с другой стороны, так как это повредит ribbon соединители.

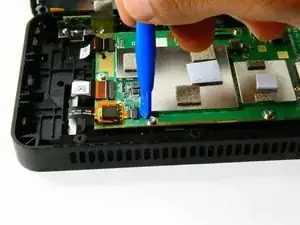

Удалите красный и черный разъем питания, соединяющийся с материнской платой, используя либо инструмент для поддевания, либо свои руки.

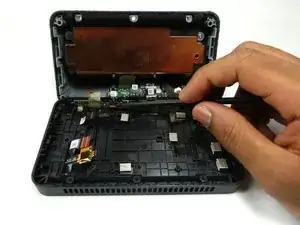

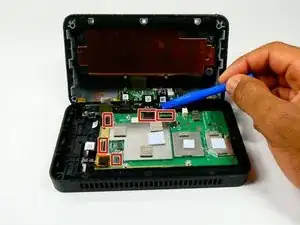

Отключите пять ribbon кабелей от материнской платы.

Чтобы отключить кабели, используйте尖конечник инструмента или ноготь, чтобы поднять маленький запирающий флажок. Затем вы сможете безопасно вытянуть кабель.

Не забудьте поднимать запирающий флажок, а не разъем.

На ribbon соединителях есть белая линия, указывающая край соединительной зоны. Для повторной установки вставьте разъем до этой белой линии и закройте флажок. Если белая линия будет четко видна после закрытия флажка, возможно, он неправильно установлен и требует переустановки.

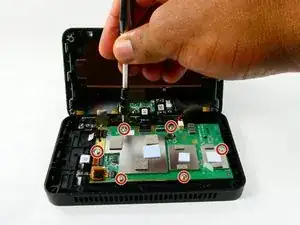

Удалите шесть винтов по 4 мм, которые удерживают материнскую плату, с помощью отвертки Torx T6 Security.

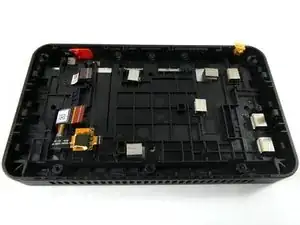

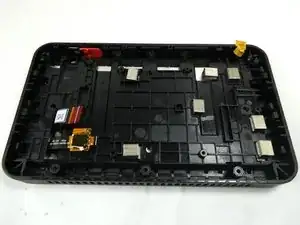

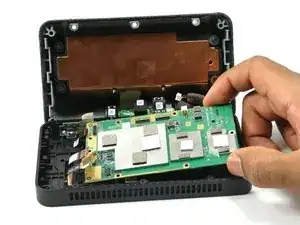

Поднимите материнскую плату и извлеките ее.

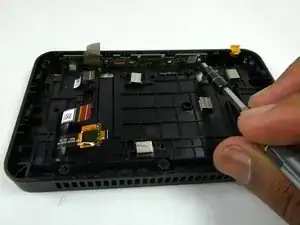

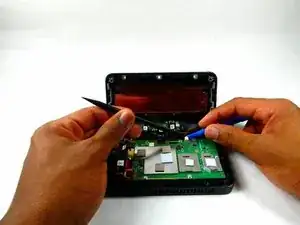

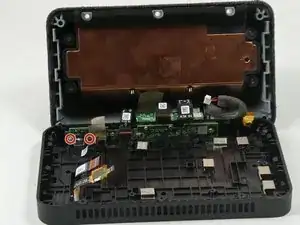

Используйте отвертку Philips #000, чтобы удалить два винта по 4 мм, которые удерживают металлическую скобу.

Используйте пинцет, чтобы снять металлическую скобу, подняв ее вверх и к себе.

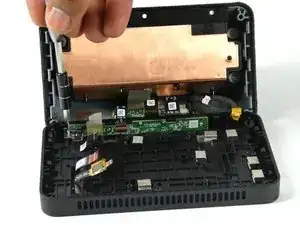

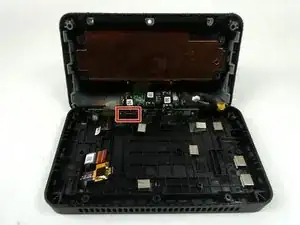

Используйте лопатку или ноготь, чтобы удалить ribbon соединитель, который соединяет плату динамика с платой микрофона.

Ribbon соединители очень хрупкие, не сгибайте и не перегибайте их чрезмерно. Это приведет к повреждению устройства.

На ribbon соединителе есть белая линия. При сборке убедитесь, что белый разъем вставлен до белой линии и что белая линия не смещена относительно ribbon соединителя.

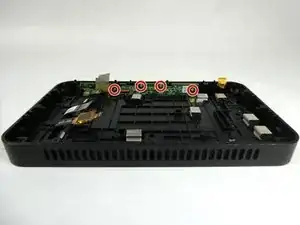

Используйте отвертку Philips #000, чтобы удалить четыре винта по 4 мм, которые крепят плату микрофона к корпусу.

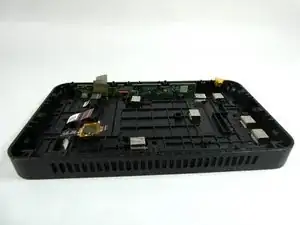

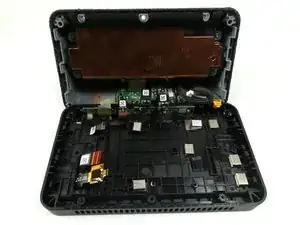

Используйте пинцет, чтобы извлечь плату микрофона из корпуса.

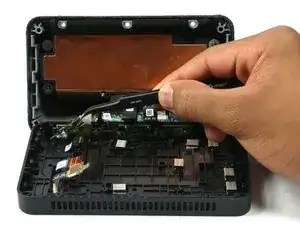

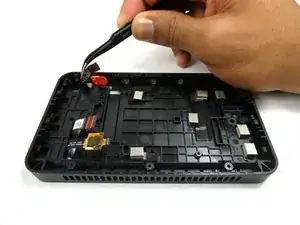

Используйте пинцеты, чтобы извлечь камеру из сборки дисплея.

Камера имеет клей на ribbon соединителе, который необходимо повторно нанести для сборки.

Ribbon соединитель, прикрепленный к камере, очень хрупкий. Избегайте сгибания или перегибания соединителя, так как это приведет к повреждению устройства.
