Замена динамика Amazon Echo Show 8 2‑го поколения
Используйте это руководство по замене, если динамики Amazon Echo Show 8 не работают или вы слышите хрипящий или искажённый звук. Динамик важен для устройства, чтобы вы могли слышать воспроизводимую на нём музыку и фильмы. Прежде чем продолжить это руководство по замене, перейдите к руководству по устранению неполадок и убедитесь, что вы выполнили шаги по диагностике. Это руководство проведёт вас через процесс замены динамика. Перед выполнением действий убедитесь, что устройство отключено от питания.
Шаг 1
Переверните устройство так, чтобы резиновая ножка была сверху.
Вставьте джимми между резиновой ножкой и корпусом, затем проведите им по периметру, пока резиновая ножка не отстанет.
Клей, удерживающий резиновый коврик, может потребовать применения силы для его разрыва.
Снимите резиновую ножку.
Шаг 2
Используйте отвёртку Torx T6, чтобы выкрутить пять винтов 4,5 мм с основания устройства.
Шаг 3
Вставьте джимми в щель между передней и задней частью корпуса.
Проведите джимми по периметру, чтобы аккуратно отделить заднюю часть корпуса от передней.
Отделите заднюю часть корпуса от передней.
К плате микрофона подключены 2 тонких ленточных кабеля, идущих к задней крышке. Берегите их — не порвите и не растяните при разделении корпусов.
Шаг 4

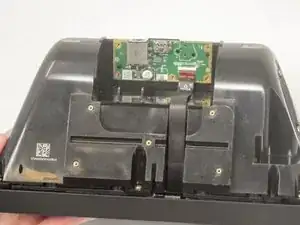

Используйте отвёртку Torx T6, чтобы выкрутить четыре винта 5,2 мм, которые крепят плату микрофона к задней крышке.
Шаг 5

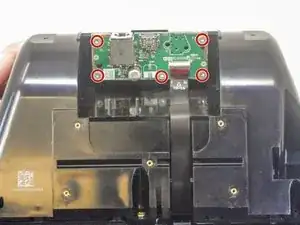

Используйте отвёртку Torx T6, чтобы выкрутить пять винтов 5,2 мм, которые крепят плату питания.
Шаг 6
Используйте отвёртку Torx T6, чтобы выкрутить шесть винтов 7,6 мм, которые крепят корпус динамика к сборке дисплея.
Шестой винт внизу между двумя внешними винтами на этом изображении не показан.
Шаг 7

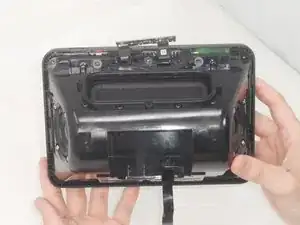

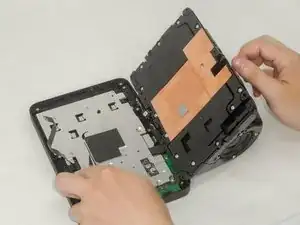

Осторожно отделите корпус динамика от передней части, как при раскрытии книги.

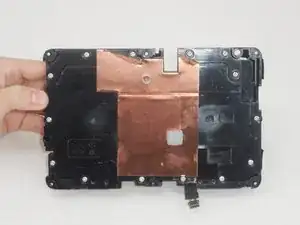

Положите сборку дисплея лицевой стороной вниз.
При разделении двух частей избегайте натяжения или повреждения разъёма динамика.
Шаг 8

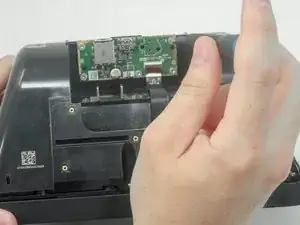

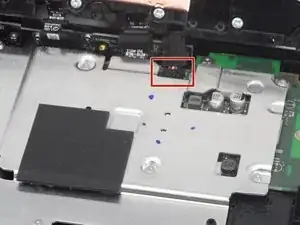

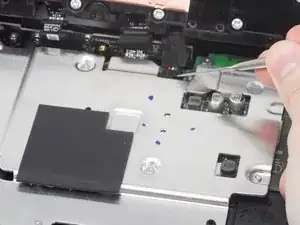

Используйте пластиковую лопаточку, чтобы аккуратно выдавить разъём динамика непосредственно из его гнезда.
Не прикладывайте чрезмерную силу — это повредит гнездо.
Шаг 9

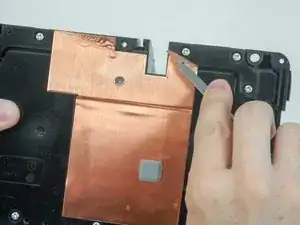

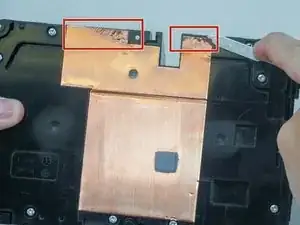

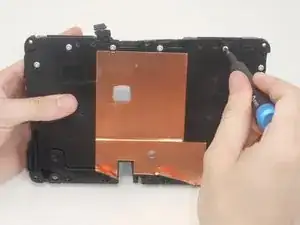

Используйте металлическую лопаточку, чтобы аккуратно отогнуть часть медной экранирующей фольги и открыть доступ к двум винтам Phillips 9 мм.
Шаг 10

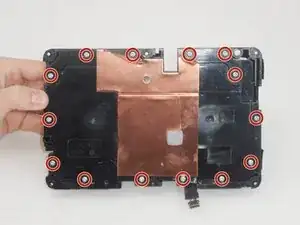

Используйте крестовую отвёртку, чтобы выкрутить четырнадцать винтов 9 мм с крышки корпуса динамика.
Снимите крышку корпуса динамика.
Шаг 11

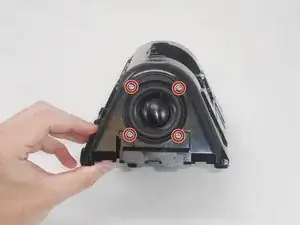

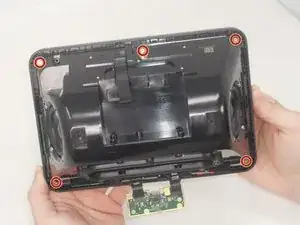

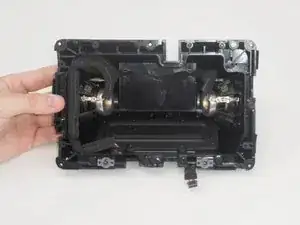

Используйте крестовую отвёртку, чтобы выкрутить четыре винта 9 мм, которые закрепляют динамик.
Повторите этот шаг для динамика на противоположной стороне.
Шаг 12

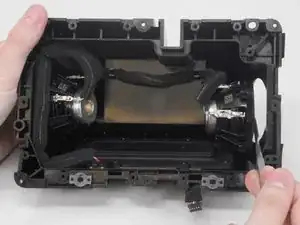

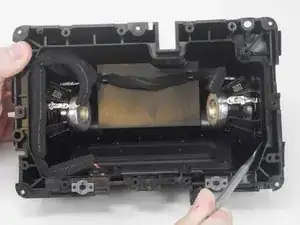

Вставьте лопаточку между динамиком и корпусом и аккуратно подденьте его.
На этом шаге может потребоваться значительная сила из‑за клея, который держит динамик в корпусе.
Шаг 13

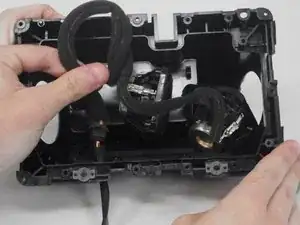

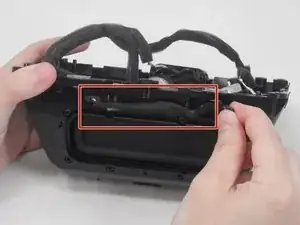

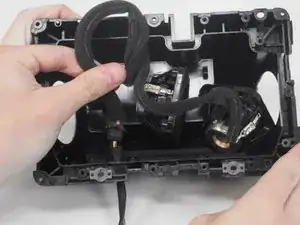

Поднимите кабель динамика из фиксирующих зажимов.
Шаг 14
Аккуратно отлейте разъём материнской платы от корпуса динамика.
Кабель приклеен. Будьте аккуратны при подъёме, чтобы не повредить его.
Шаг 15
Протолкните разъём динамика через корпус динамика.
Резиновый уплотнитель, держащий кабель, может быть трудно вынуть. Используйте мягкое толкание и растягивание, чтобы легко его снять.
Шаг 16

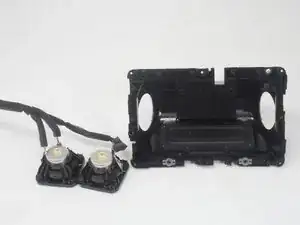

Снимите динамики.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
