Замена материнской платы Amazon Echo Show 8 2-го поколения
Используйте это руководство по замене, если материнская плата Amazon Echo Show 8 не функционирует. Материнская плата важна для устройства, поскольку обеспечивает его внутреннюю работоспособность в целом. Прежде чем продолжить с этой инструкцией по замене, ознакомьтесь с руководством по устранению неполадок и проверьте, можно ли решить возникшие у Вас проблемы с помощью устранения неполадок. При подаче питания на устройство задействованы два компонента: разъём и шнур. Это руководство проведёт Вас через процесс замены материнской платы. Перед началом убедитесь, что устройство отключено от питания.
Шаг 1
Переверните устройство так, чтобы резиновая ножка была сверху.
Вставьте джимми между резиновой ножкой и корпусом, затем проведите им по периметру, пока резиновая ножка не освободится.
Клей, удерживающий резиновый коврик, может потребовать значительного усилия для разрыва.
Снимите резиновую ножку.
Шаг 2
Используйте отвёртку Torx T6, чтобы вынуть пять винтов 4,5 мм с основания устройства.
Шаг 3

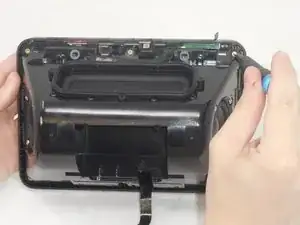

Вставьте джимми в зазор между передней и задней половинками корпуса.
Проведите джимми по периметру, чтобы аккуратно отделить заднюю часть корпуса от передней.
Разъедините заднюю и переднюю части корпуса.
Две тонкие ленточные шлейфы соединяют плату микрофона с задней крышкой. Бережно обращайтесь с ними, чтобы не порвать и не растянуть при разделении корпусов.
Шаг 4

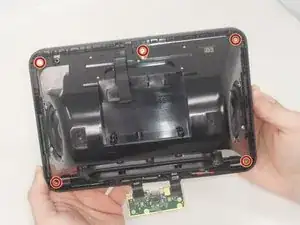

Используйте отвёртку Torx T6, чтобы вынуть четыре винта 5,2 мм, крепящие плату микрофона к задней крышке.
Шаг 5
Используйте отвёртку Torx T6, чтобы вынуть шесть винтов 7,6 мм, которые крепят корпус динамика к сборке дисплея.
Один винт, не показанный на фотографиях, находится в центре из двух нижних винтов.
Шаг 6

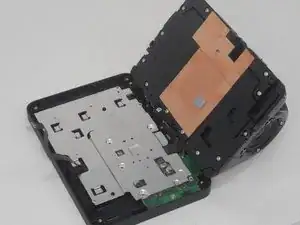

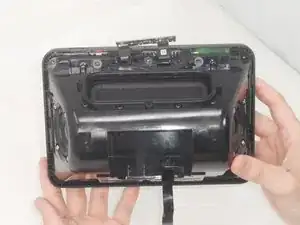

Откройте устройство и положите его на ровную поверхность.
Между корпусом динамика и дисплеем есть кабель. Будьте осторожны при разъединении частей, чтобы не повредить разъём.

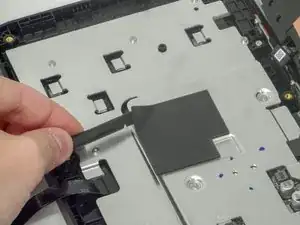

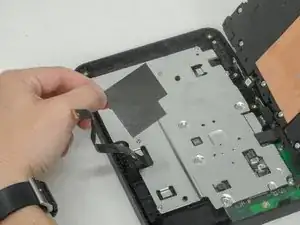

Используйте резиновую лопатку, чтобы снять поролоновый коврик в центре серебристой пластины на устройстве, и отложите его в сторону.
Шаг 7

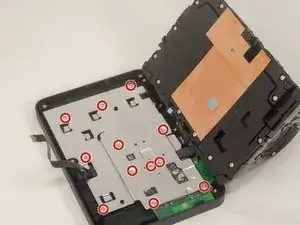

Используйте отвёртку Torx T6, чтобы вынуть двенадцать винтов 6 мм, которые закрепляют серебристый кронштейн.
Шаг 8

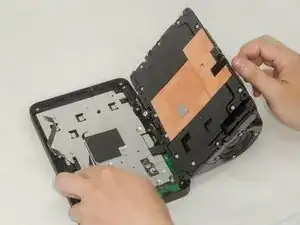

Используйте пластиковую лопатку, чтобы слегка приподнять серебристый кронштейн.

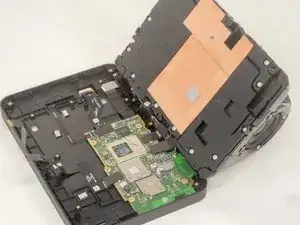

Поднимите серебристый кронштейн вверх и извлеките его из шасси.
Шаг 9

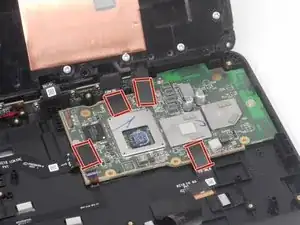

Используйте лопатку, чтобы снять четыре поролоновые крышки с кабелей.
Шаг 10

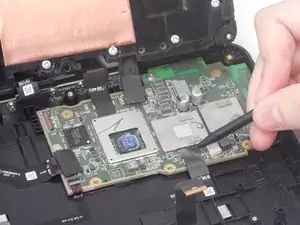

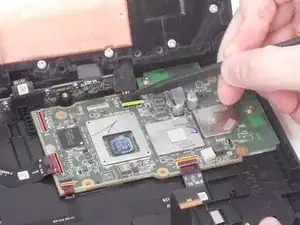

Используйте заострённый конец лопатки, чтобы поднять оба фиксирующих язычка ZIF. Аккуратно вытяните оба кабеля из их разъёмов.
Поднимите фиксирующий язычок С ПРОТИВОПОЛОЖНОЙ стороны от кабеля, то есть с другой стороны по сравнению с предыдущими кабелями.
Снимите разъём динамика, сдвинув его от материнской платы при помощи заострённого конца лопатки.
Шаг 11

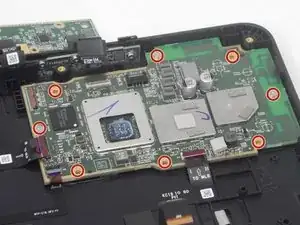

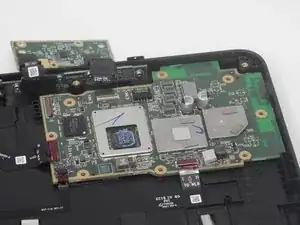

Используйте отвёртку Torx T6, чтобы вынуть восемь винтов 5,2 мм, которые крепят материнскую плату.
Шаг 12

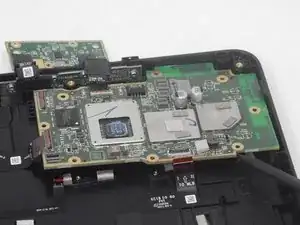

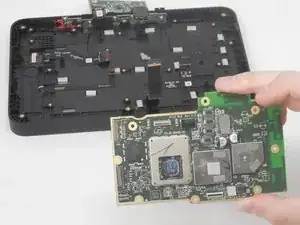

Осторожно приподнимите материнскую плату и извлеките её из шасси.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
