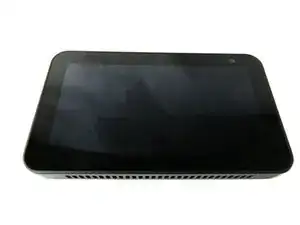

Замена дисплея Amazon Echo Show 5

Выключите питание и отключите Amazon Echo Show 5 от сети. Несоблюдение этого может привести к травмам или повреждению устройства.

Разместите Amazon Echo Show 5 так, чтобы дисплей был направлен вниз.

Используйте лопатку, чтобы снять серую нижнюю крышку.

При сборке потребуется клейкая лента или клей для закрепления нижней крышки.

Удалите три винта с помощью отвертки Torx T6.

Используйте лопатку, чтобы освободить шесть внутренних защёлок вдоль боков корпуса.

Вдоль стороны экрана с камерой находятся хрупкие ленточные разъёмы. Не засовывайте лопатку глубже, чем на несколько миллиметров в корпус.

Осторожно откройте устройство, разогнув его по верхнему краю, где расположена камера.

Не пытайтесь открывать устройство с другой стороны — это повредит ленточные разъёмы.

Отсоедините красный и чёрный кабель питания, подключённый к плате, с помощью монтировки или вручную.

Отключите пять ленточных кабелей, подключённых к плате.

Чтобы отключить кабели, используйте наконечник монтировки или ноготь, чтобы откинуть маленькую фиксирующую защёлку. Затем аккуратно вытяните кабель.

Подденьте откидывающуюся защёлку, а не гнездо разъёма.

На ленточных разъёмах есть белая линия, обозначающая край области подключения. При установке вставляйте разъём до этой белой линии и закройте защёлку. Если белая линия остаётся видимой после закрытия, вероятно, разъём смещён и требует повторной установки.

Удалите шесть винтов 4 мм, удерживающих плату, с помощью отвертки Torx Security T6.

Поднимите плату и выньте её наружу.

С помощью отвертки Philips #000 удалите два винта 4 мм, удерживающих металлическую скобу.

Используйте пинцет, чтобы снять металлическую скобу, поднимая её вверх и на себя.

Используйте лопатку или ноготь, чтобы отсоединить ленточный разъём, соединяющий плату корпуса динамика с платой микрофона.

Ленточные разъёмы очень хрупкие, не сгибайте и не мните их чрезмерно. Это приведёт к повреждению устройства.

На ленточном разъёме есть белая линия. При сборке убедитесь, что белый разъём вставлен до белой линии и что белая линия не смещена относительно ленточного разъёма.

С помощью отвертки Philips #000 удалите четыре винта 4 мм, крепящие плату микрофона к корпусу.

Используйте пинцет, чтобы вынуть плату микрофона из корпуса.

Используйте пинцет, чтобы извлечь камеру из сборки дисплея.

На ленточном разъёме камеры есть клей, который нужно будет восстановить при сборке.

Ленточный разъём, прикреплённый к камере, очень хрупкий. Не сгибайте и не заламывайте разъём, это повредит устройство.

Разместите Amazon Echo Show 5 так, чтобы дисплей был направлен вверх.

Нанесите нагрев по краям дисплея с помощью строительного фена.
