Замена платы ввода-вывода Amazon Echo Show 5

Выключите и отключите Amazon Echo Show 5 от сети. Невыполнение этого может привести к травме или повреждению устройства.

Разместите Amazon Echo Show 5 экраном вниз.

Используйте лопатку, чтобы снять серую нижнюю крышку.

При сборке потребуется нанести клей для фиксации нижней крышки.

Удалите три винта с помощью отвертки Torx T6.

Используйте лопатку, чтобы отжать шесть внутренних защёлок по бокам корпуса.

По бокам экрана с камерой находятся хрупкие ленточные разъёмы. Не вводите лопатку глубже чем на несколько миллиметров в корпус.

Аккуратно откройте устройство, сложив его по верхнему краю, где расположена камера.

Не пытайтесь открыть устройство с другой стороны — это повредит ленточные разъёмы.

Аккуратно отключите красный и чёрный разъёмы питания.

Снимите три ленточных кабеля с ZIF-разъёмов, соединяющих корпус динамика с корпусом дисплея.

Не тяните ленточные кабели прямо — это повредит устройство. Для безопасного снятия поднимите язычок, в который входит кабель.

Удалите четыре винта, закрепляющие динамик, используя отвертку Torx T6.

Отогните серебристую ленту.

Аккуратно выньте корпус динамика из чёрного выступа.

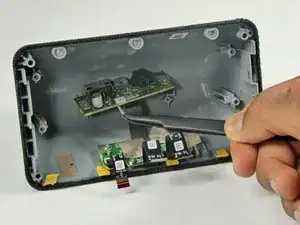

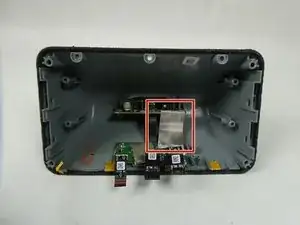

Пинцетом снимите металлическую ленту с платы ввода-вывода.

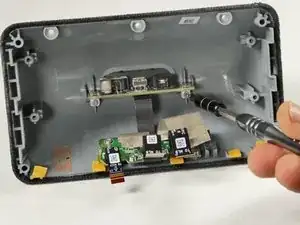

С помощью отвертки Torx T6 удалите два винта.

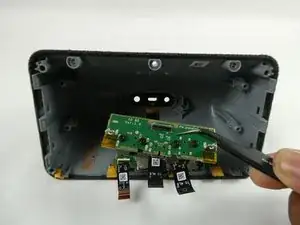

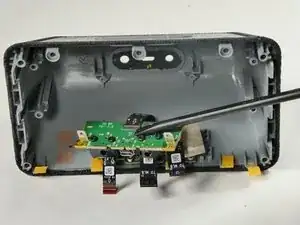

Поднимите плату так, чтобы ленточный кабель был легко доступен.

Не прикладывайте чрезмерную силу, это может повредить ленточный кабель.

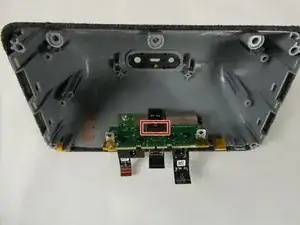

Отключите один ленточный кабель.

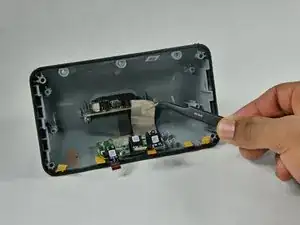

Аккуратно выньте плату ввода-вывода.
