Замена динамиков Amazon Echo Studio

Переверните устройство вверх дном.

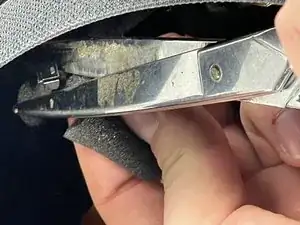

Подденьте край резиновой нижней панели лопаткой, затем отделите остальную часть вручную.

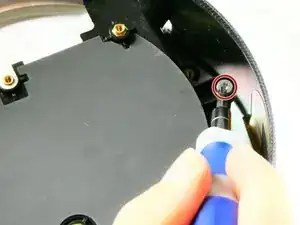

Используйте отвёртку T15 Torx, чтобы удалить девять винтов длиной 3,2 мм.

Используйте отвёртку Torx T10, чтобы удалить шесть винтов длиной 2,7 мм.

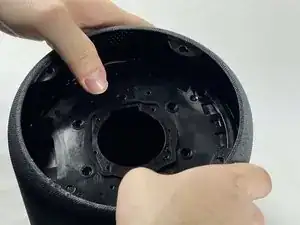

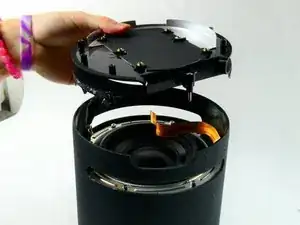

После удаления винтов осторожно снимите основание, не повредив подключённые кабели.

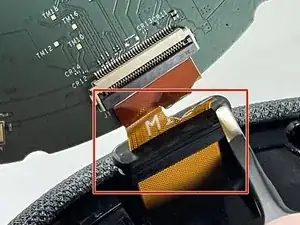

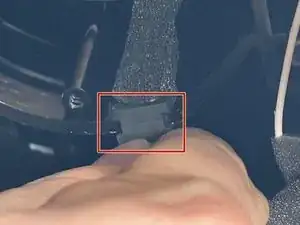

Перед полным снятием основания отключите три подключенных разъёма.

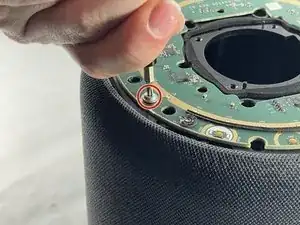

Теперь открутите один винт Phillips длиной 10 мм.

Снимите плату блока питания.

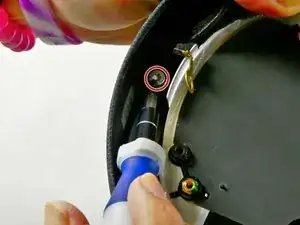

Удалите два винта, расположенных напротив друг друга с внешней стороны показанного пластикового кольца.

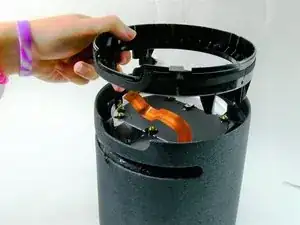

Снимите внешнее пластиковое кольцо, облегающее внутренние края устройства.

Для этого может понадобиться мягкий поддевающий инструмент, чтобы отделить его от внешнего корпуса.

Удалите два винта длиной 2,7 мм с помощью отвёртки T10 Torx.

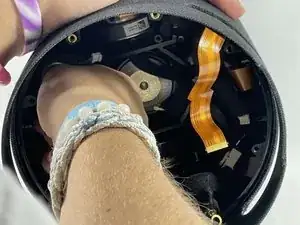

После удаления винтов извлеките основание блока питания из устройства.

Возможно, потребуется слегка отжать воздушные отверстия сабвуфера от круглых пазов на боковой стороне устройства.

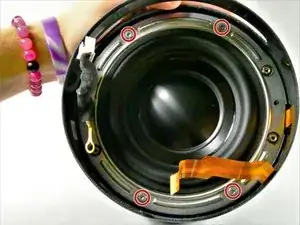

На серебристом кольце, расположенном по внешнему краю пластиковой части сабвуфера, находятся четыре винта длиной 2,7 мм. Удалите их с помощью отвёртки Torx T10, чтобы снять сабвуфер.

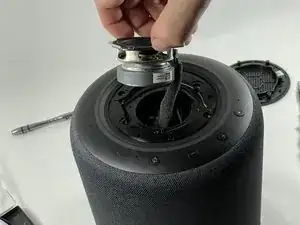

После удаления четырёх винтов аккуратно извлеките сабвуфер, не повредив провода, соединяющие его с основной платой внутри устройства.

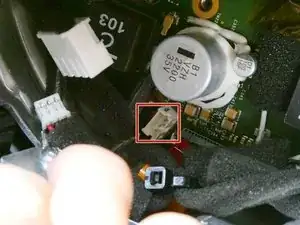

Проследите за проводами от сабвуфера до основной платы и отключите разъём, соединяющий их.

Теперь сабвуфер отключён и готов к замене.

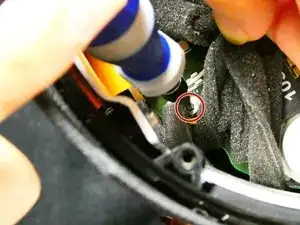

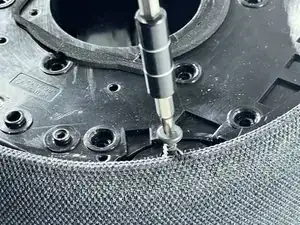

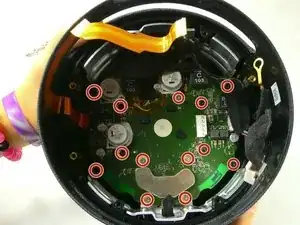

Удалите тринадцать винтов Phillips длиной 9 мм.

Некоторые винты могут быть скрыты другими компонентами; просто отведите их в сторону во время выкручивания винтов.

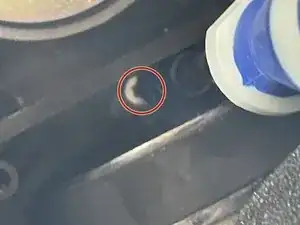

Открутите винты Phillips длиной 9 мм с помощью отвёртки Phillips #00.

К некоторым винтам могут быть препятствия, которые можно преодолеть с помощью лопатки или руки.

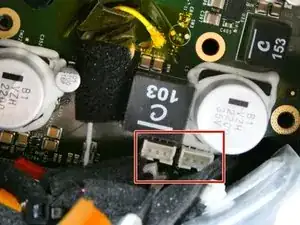

После удаления винтов найдите четыре силовых разъёма на материнской плате и отсоедините их.

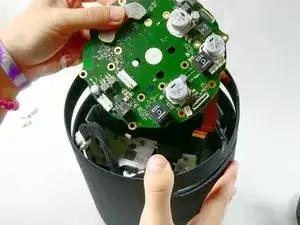

Извлеките материнскую плату из устройства, потянув её наружу.

Будьте осторожны, чтобы не повредить свободные провода внутри корпуса при извлечении материнской платы.

После снятия материнской платы Вы должны увидеть оба боковых динамика и верхний динамик.

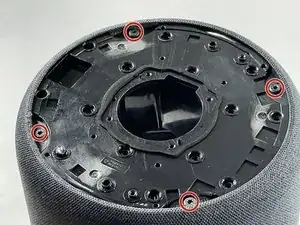

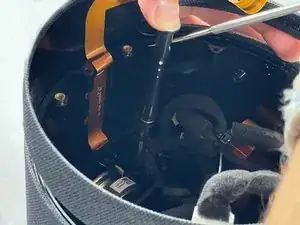

Вам нужно найти и удалить шесть винтов длиной 10 мм, чтобы снять крышку верхнего динамика.

К сожалению, выкрутить эти винты может быть очень рискованно без тонкой магнитной отвёртки из-за минимального пространства между рамой и боковыми динамиками.

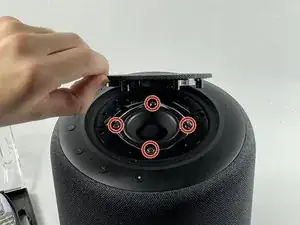

После откручивания крышки изнутри, её можно снять.

Теперь удалите четыре винта длиной 2,7 мм с помощью отвёртки Torx T10.

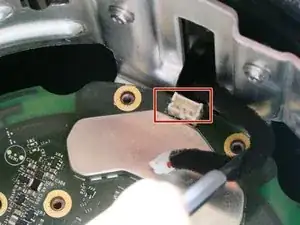

Перед извлечением верхнего динамика сначала найдите и отключите его разъём изнутри.

Этот разъём, скорее всего, уже был отключен при снятии материнской платы, но если он всё ещё прикреплён к стяжке, просто перережьте её, чтобы извлечь динамик.

После перерезания стяжки вытащите динамик сверху.

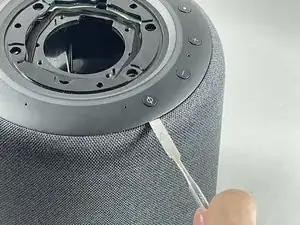

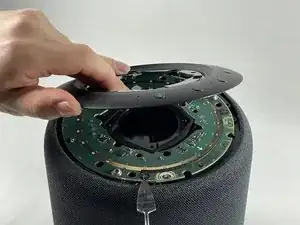

Поднимите пластиковую крышку с кнопками, расположенную сверху корпуса.

Если при снятии верхней пластиковой крышки возникает сопротивление, убедитесь, что Вы удалили все винты изнутри.

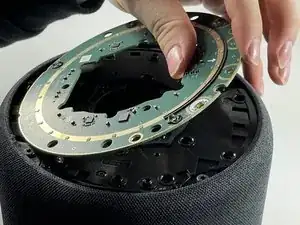

Открутите и отключите плату подсветки.

Будьте осторожны, чтобы не сломать разъём; он весьма хрупкий.

После извлечения световой панели вы сможете увидеть каркас внутри корпуса. Его можно открутить от корпуса и извлечь.

Для извлечения каркаса может потребоваться значительное усилие — будьте осторожны, чтобы не повредить внутренние детали.

После того как каркас будет извлечён из корпуса, вы сможете увидеть три боковых динамика.

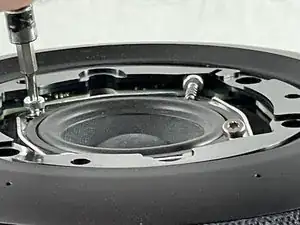

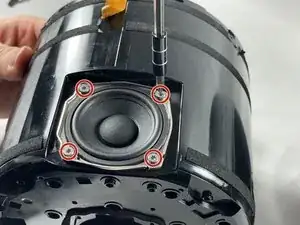

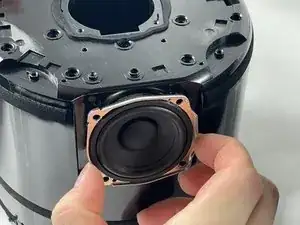

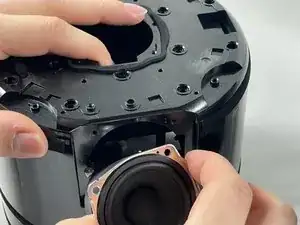

Чтобы извлечь динамики, открутите четыре группы по четыре винта длиной 2,74 мм с помощью отвёртки Torx T10, после чего они легко поднимутся вверх.
