Замена камеры Amazon Echo Show 8 второго поколения

Переверните устройство так, чтобы резиновая ножка была сверху.

Вставьте джимми между резиновой ножкой и корпусом, затем сдвигайте его по периметру, пока резиновая ножка не отщёлкнется.

Клей, крепящий резиновый коврик, может требовать усилий для разрыва.

Снимите резиновую ножку.

Используйте отвёртку T6 Torx, чтобы выкрутить пять винтов длиной 4,5 мм с основания устройства.

Вставьте джимми в зазор между передней и задней частью корпуса.

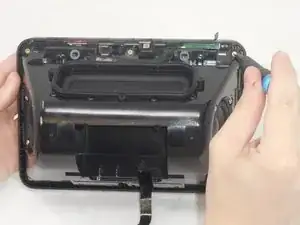

Проведите джимми по периметру, чтобы аккуратно отделить заднюю крышку от передней.

Отделите заднюю крышку от передней.

К плате микрофона к задней крышке подключены 2 тонких ленточных кабеля. Осторожно обращайтесь с ними, чтобы не порвать и не натянуть при разъединении корпусов.

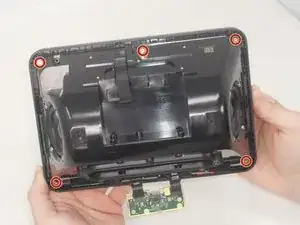

Используйте отвёртку T6 Torx, чтобы выкрутить четыре винта длиной 5,2 мм, крепящие плату микрофона к задней крышке.

Используйте отвёртку T6 Torx, чтобы выкрутить шесть винтов длиной 7,6 мм, которые крепят корпус динамика к сборке экрана.

Есть винт, не показанный на фото, в центре между двумя нижними винтами.

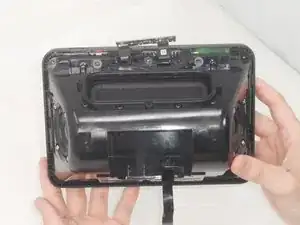

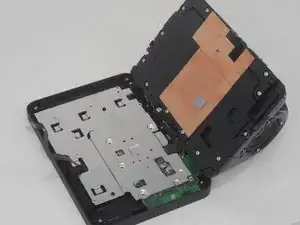

Аккуратно отделите корпус динамика от блока дисплея и положите устройство на ровную поверхность.

Между корпусом динамика и блоком дисплея есть кабель. Не тяните за него при разделении двух частей.

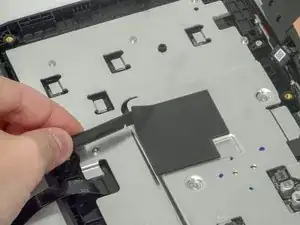

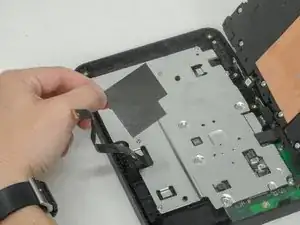

Используйте пластиковую лопатку, чтобы поддеть и снять пенную прокладку в центре серебристого кронштейна.

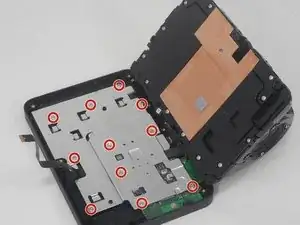

Используйте отвёртку T6 Torx, чтобы выкрутить одиннадцать винтов длиной 6 мм, которые крепят серебристый кронштейн.

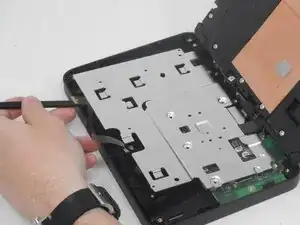

Используйте пластиковую лопатку, чтобы приподнять и снять серебристый кронштейн.

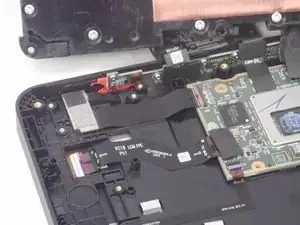

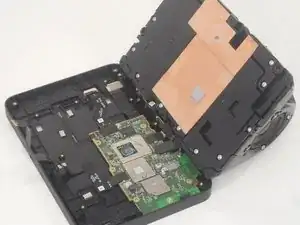

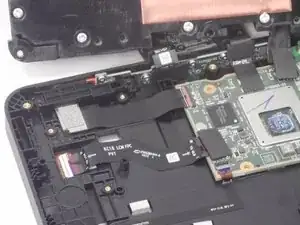

Камера расположена слева от материнской платы.

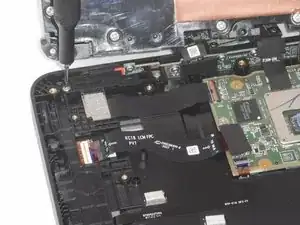

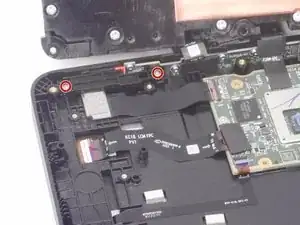

Используйте отвёртку T6 Torx, чтобы выкрутить два винта длиной 6 мм, которые крепят пластину удержания камеры.

Используйте лопатку, чтобы слегка приподнять пластину удержания камеры.

Поднимите пластину удержания камеры вверх и выньте её из корпуса.

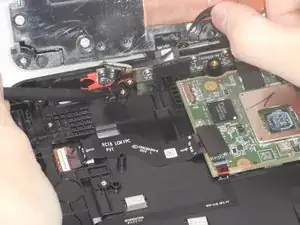

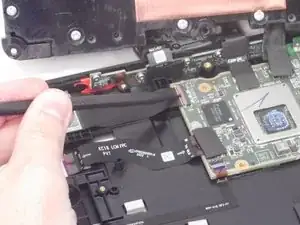

Используйте заострённый конец лопатки, чтобы перевернуть фиксирующую защёлку ZIF ленточного кабеля камеры.

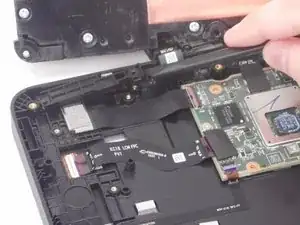

Вытяните ленточный кабель прямо из разъёма.

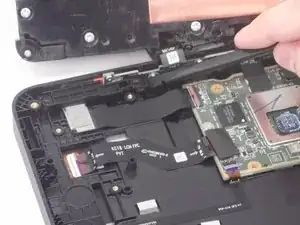

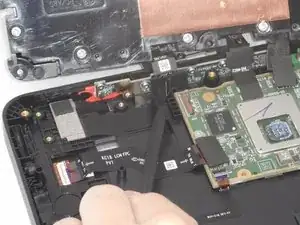

Аккуратно приподнимите камеру и используйте заострённый конец лопатки, чтобы осторожно снять тонкий чёрный ленточный кабель.

Тонкая планка удерживается клеем. Будьте аккуратны при её снятии, чтобы не порвать.
