Замена задней панели Dell AC511

Используйте ломик (Jimmy), чтобы отодвинуть сетку, приклеенную к передней части колонки.

Начните с любого угла и с помощью ломика подденьте сетку. Как только одна сторона приподнимется, можно использовать пальцы, чтобы снять остальную часть.

Будьте осторожны, чтобы не повредить остальные элементы колонки и, особенно, не пораниться.

Не беспокойтесь, если сетка порвётся; снова используйте ломик, чтобы снять оставшуюся часть.

Удалите десять винтов 6 мм крестовой отвёрткой Phillips #1.

Поднимите переднюю панель с корпуса устройства.

Динамики всё ещё будут прикреплены к передней панели. Грубое обращение может повредить их.

Удалите винты 4 мм из динамиков крестовой отвёрткой JIS #1.

Снимите переднюю панель с устройства.

Проследите три провода, подключённые к динамику, чтобы найти место их соединения с платой.

Используйте пинцет, чтобы осторожно раскачивать концы проводов туда-сюда, пока они не отсоединятся от платы.

Надавите слегка вниз на плату рядом с регулятором громкости.

Одновременно аккуратно снимите прозрачный пластиковый элемент, подключённый к боковой части звуковой панели, используя лопаточку (Halberd Spudger).

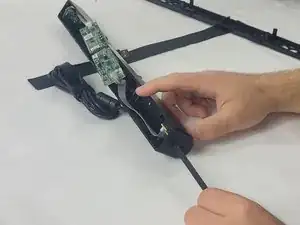

Возьмитесь за ручку регулятора и покачивайте её туда-сюда, пока не сможете поддеть её ломиком. Затем с помощью ломика извлеките её из звуковой панели.

Не забудьте при повторной сборке установить на место прозрачный пластиковый элемент, прикреплённый к светодиоду.

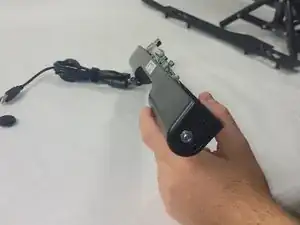

Используйте острый конец лопаточки, чтобы надавить аудиоразъёмами внутрь устройства и отсоединить дополнительную плату от задней панели.

Не прикладывайте чрезмерную силу. Сильное нажатие может привести к поломке аудиоразъёмов.

Удалите болт 10 мм торцевым ключом с головкой 10–11 мм.

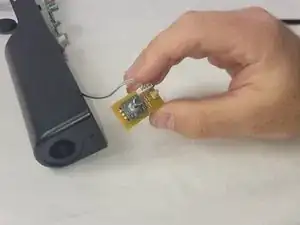

После удаления болта извлеките отсоединённую плату регулятора громкости.
