Замена электронного блока кнопок управления iPod Shuffle 4-го поколения

Доступ к внутренностям Shuffle 4‑го поколения чрезвычайно труден, поскольку задняя панель одновременно приклеена к переднему корпусу и зафиксирована металлическими удерживающими скобами. Маловероятно, что Вы сможете снять заднюю панель без нанесения косметического и/или конструктивного повреждения.

Перед продолжением убедитесь, что Shuffle выключен.

Используйте сочетание инструментов для вскрытия iPod и металлических лопаток, чтобы приподнять заднюю панель от корпуса Shuffle вдоль шва, ближайшего к переключателю ВКЛ/ВЫКЛ.

Снимите заднюю панель с Shuffle.

Если имеется, удалите тонкую черную уплотнительную мембрану, покрывающую внутренности Shuffle.

Удалите один винт Phillips 2,1 мм, фиксирующий плату логики к переднему корпусу.

Используйте край инструмента для вскрытия iPod, чтобы отогнуть фиксирующий язычок на ZIF‑разъеме шлейфа кнопок управления.

Убедитесь, что Вы приподнимаете именно шарнирный фиксирующий язычок, а не сам разъем.

Пинцетом аккуратно выньте шлейф кнопок управления из разъема.

Используйте инструмент для вскрытия iPod, чтобы аккуратно оторвать аккумулятор от клея, прикрепляющего его к переднему корпусу.

Поднимите аккумулятор из переднего корпуса, следя за тем, чтобы не натянуть его тонкие выводы.

Вставьте наконечник металлического зонда в отверстие, сформованное в держателе платы логики, ближайшем к плате логики.

Отогните держатель сначала от передней части переднего корпуса, затем оттяните его в сторону от боковой части переднего корпуса.

Снимите держатель платы логики с Shuffle.

Используйте край инструмента для вскрытия iPod, чтобы сдвинуть разъем для наушников вниз в направлении центра Shuffle.

Продолжайте сдвигать плату логики вниз, отводя её от верхнего края Shuffle.

Выньте плату логики из переднего корпуса со стороны, ближайшей к кнопке ВКЛ/ВЫКЛ, и аккуратно выведите разъем для наушников из его посадочного места в переднем корпусе.

Снимите узел платы логики с Shuffle.

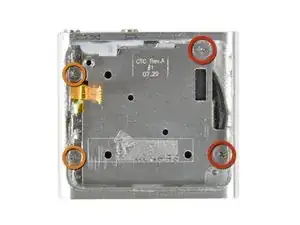

Снимите следующие четыре винта:

Два винта Phillips 1,2 мм с большими головками.

Два винта Phillips 1,6 мм с маленькими головками.

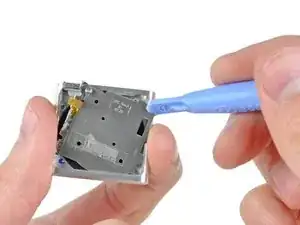

Используйте инструмент для вскрытия iPod, чтобы вытащить панель кнопок управления из переднего корпуса.

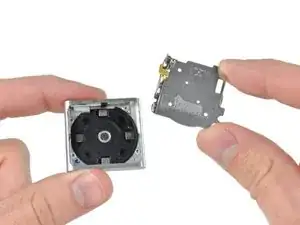

Снимите кнопки управления с Shuffle.
