Замена накладки на кнопки управления iPod Shuffle 4-го поколения

Доступ к внутренностям Shuffle 4-го поколения крайне затруднён: задняя панель приклеена к переднему корпусу и зафиксирована металлическими удерживающими зажимами. Маловероятно, что вы сможете снять заднюю панель, не причинив косметического и/или конструктивного повреждения.

Перед началом убедитесь, что Shuffle выключен.

Используйте набор инструментов для вскрытия iPod и металлические лопатки, чтобы поддевать заднюю панель вдоль шва, ближайшего к переключателю ВКЛ/ВЫКЛ.

Снимите заднюю панель с Shuffle.

Если присутствует, удалите тонкую чёрную влагозащитную прокладку, покрывающую внутренности Shuffle.

Удалите единственный винт Phillips 2.1 мм, фиксирующий плату логики к переднему корпусу.

Используйте край инструмента для вскрытия iPod, чтобы отогнуть фиксирующий язычок на ZIF-разъёме шлейфа кнопок управления.

Убедитесь, что вы подцепляете именно подвижный фиксирующий язычок, а не сам разъём.

Пинцетом аккуратно извлеките шлейф кнопок управления из разъёма.

Используйте инструмент для вскрытия iPod, чтобы аккуратно поддеть батарею и оторвать её от клеевого крепления к переднему корпусу.

Поднимите батарею из переднего корпуса, следя за тем, чтобы не натянуть её тонкие выводы.

Вставьте наконечник металлического зонда в отверстие, сформованное в держателе платы логики, ближайшем к плате логики.

Сначала отогните держатель от передней части переднего корпуса, затем оттяните его от боковой стороны переднего корпуса.

Снимите держатель платы логики с Shuffle.

Краем инструмента для вскрытия iPod нажмите на разъём наушников, сдвинув его вниз в сторону центра Shuffle.

Продолжайте опускать плату логики, отодвигая её от верхнего края Shuffle.

Вытащите плату логики из переднего корпуса со стороны, ближайшей к кнопке ВКЛ/ВЫКЛ, и аккуратно выведите разъём наушников из его выреза в переднем корпусе.

Снимите узел платы логики с Shuffle.

Удалите следующие четыре винта:

Два винта Phillips 1.2 мм с крупными головками.

Два винта Phillips 1.6 мм с маленькими головками.

Используйте инструмент для вскрытия iPod, чтобы вытащить панель кнопок управления из переднего корпуса.

Снимите кнопки управления с Shuffle.

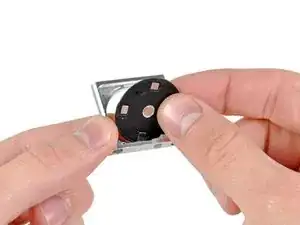

Выдавите резиновую накладку кнопок управления из переднего корпуса.

При установке накладки убедитесь, что она правильно выровнена и что её верхняя и нижняя кромки зафиксированы в канавках, вырезанных в переднем корпусе.
