Замена платы логики iPod Shuffle 4-го поколения

Доступ к внутренностям Shuffle 4-го поколения чрезвычайно сложен, так как задняя панель приклеена к переднему корпусу и закреплена металлическими прижимными скобами. Маловероятно, что Вы сможете снять заднюю панель без нанесения косметических и/или конструкционных повреждений.

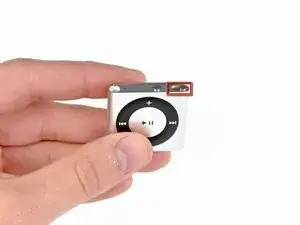

Перед началом убедитесь, что Shuffle выключен.

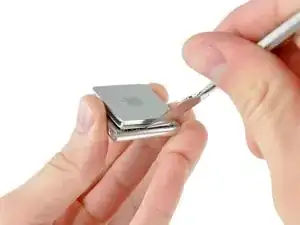

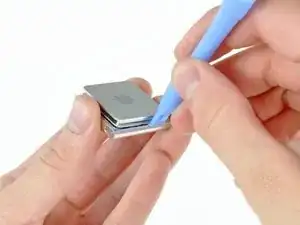

Используйте набор инструментов для вскрытия iPod и металлические лопатки, чтобы отжать заднюю панель от корпуса по шву, ближайшему к переключателю ВКЛ/ВЫКЛ.

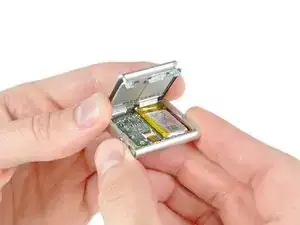

Снимите заднюю панель с Shuffle.

Если имеется, удалите тонкую черную влагозащитную прокладку, покрывающую внутренности Shuffle.

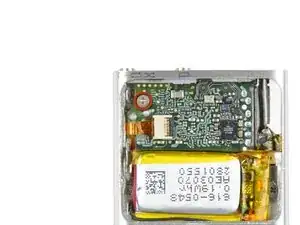

Удалите один винт Phillips длиной 2,1 мм, фиксирующий плату логики к переднему корпусу.

Используйте край инструмента для вскрытия iPod, чтобы приподнять защелку удерживающего флажка на ZIF-разъеме шлейфа кнопок управления.

Убедитесь, что Вы поднимаете подвижную защелку, а не сам разъем.

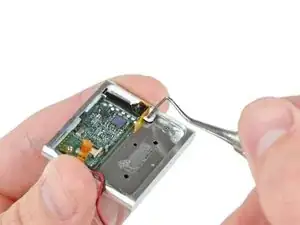

С помощью пинцета аккуратно вытяните шлейф кнопок управления из разъема.

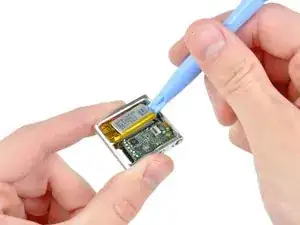

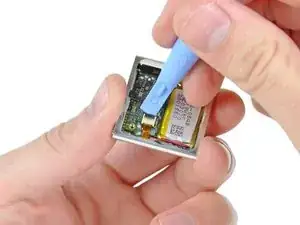

Используйте инструмент для вскрытия iPod, чтобы аккуратно оторвать аккумулятор от клея, фиксирующего его к переднему корпусу.

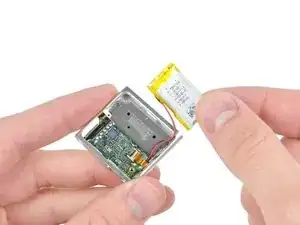

Поднимите аккумулятор из переднего корпуса, стараясь не растянуть его тонкие выводы.

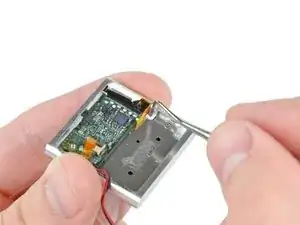

Вставьте наконечник металлического зонда в отверстие, отлитое в удержателе платы логики ближе к плате.

Сначала отожмите удержатель от передней части переднего корпуса, затем оттяните его от боковой стороны переднего корпуса.

Снимите удержатель платы логики с Shuffle.

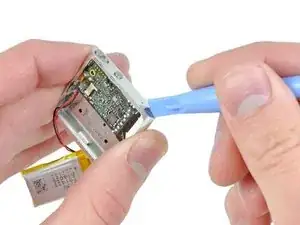

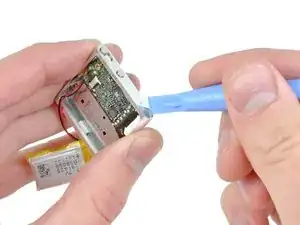

Используйте край инструмента для вскрытия iPod, чтобы сдвинуть разъем для наушников вниз в сторону центра Shuffle.

Продолжайте опускать плату логики вниз, отступая от верхнего края Shuffle.

Вытяните плату логики из переднего корпуса со стороны, ближайшей к кнопке ВКЛ/ВЫКЛ, и аккуратно выведите разъем для наушников из его углубления в переднем корпусе.

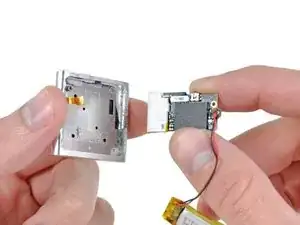

Удалите узел платы логики из Shuffle.
