Замена объектива проектора TopTro TR25
Перед началом ремонта важно знать, что замена объектива включает снятие печатной платы. Этот гид предназначен для вас, если ваш объектив треснул или поврежден и нуждается в замене. Однако, если проекция имеет темные пятна, возможно, нужно провести очистку. Если вы уже сняли печатную плату и только хотите заменить объектив, вы можете перейти к шагу 9. Для этого ремонта вам понадобятся лопатка и отвертка. Хотя шаги несложные, следует действовать осторожно — некоторые компоненты, такие как провода, объектив и заклепки, являются деликатными и могут легко повредиться при неосторожном обращении.
Шаг 1

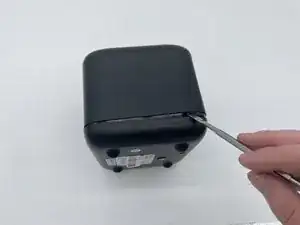

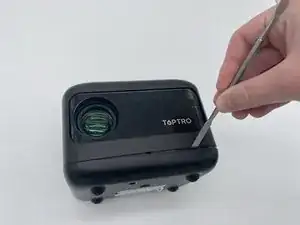

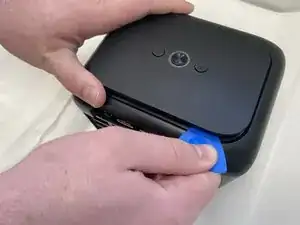

Вставьте лопатку в шов между верхней панелью и шасси.
Подденьте по всему периметру верхней панели, пока она полностью не освободится.
Снимите верхнюю панель.
Шаг 2

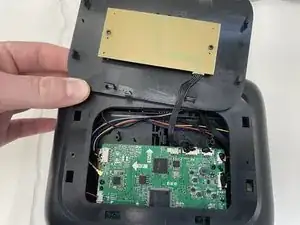

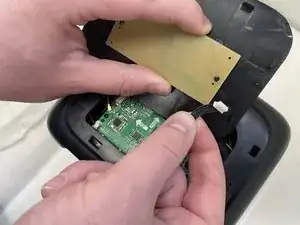

Отключите шнур, соединяющий панель верхних кнопок с проектором.
Убедитесь, что отсоединяете конец, подключенный к панели, а не к шасси.
Шнур мал и чувствителен и может быть поврежден, если вытащить его слишком резко.
Шаг 3

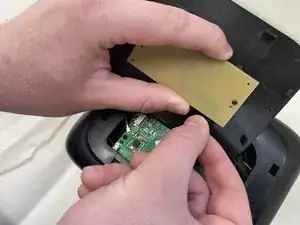

Вставьте лопатку в серийный вырез панели и подденьте, чтобы снять ее.
Шаг 4

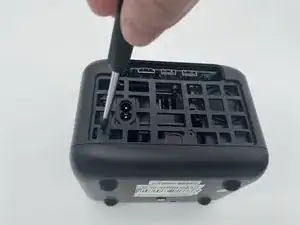

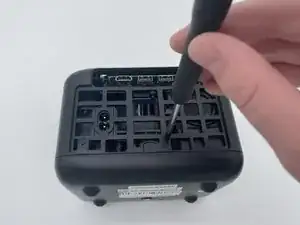

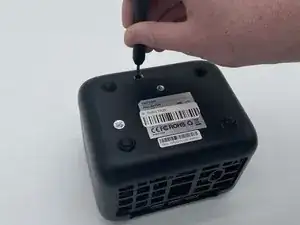

Есть три винта Phillips, крепящих корпус. Два находятся внутри отверстия, оставленного на предыдущем шаге, а третий расположен на нижней стороне проектора. Удалите все три.
Третий винт может находиться под наклейкой QA (контроль качества). Если вы не можете его найти, обратите внимание на эту наклейку.
Шаг 5

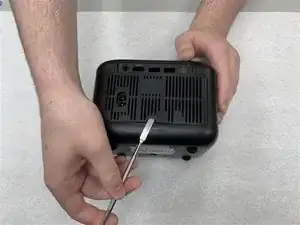

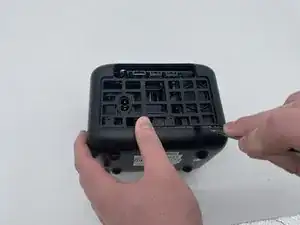

Вставьте лопатку в шов между нижней панелью и шасси.
Подденьте по периметру, пока нижняя панель полностью не освободится.
Мы рекомендуем начинать с передней части, но можно начать с любой стороны.
Шаг 6

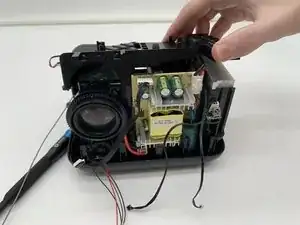

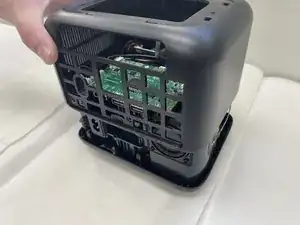

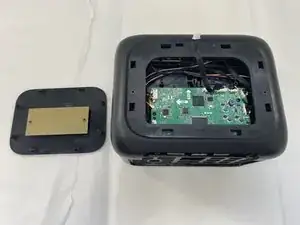

Уберите корпус с проектора и отложите его в сторону.
Шаг 7

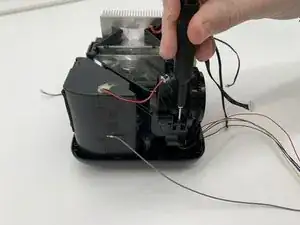

Отключите все соединители материнской платы.
Кабели малы и могут быть повреждены при неправильном или резком отсоединении.
Шаг 8

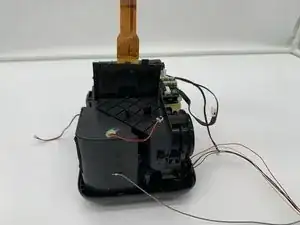

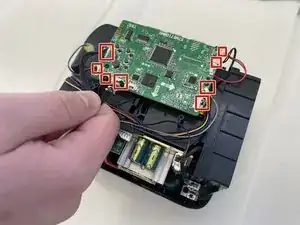

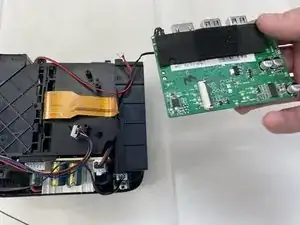

Переверните плату, аккуратно избегая повреждения подключенного шлейфа.
Поднимите черный замковый клапан ZIF, который фиксирует шлейф.
Отключите шлейф.

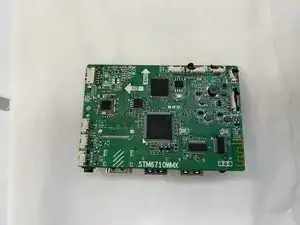

Удалите основную плату.
Шаг 9

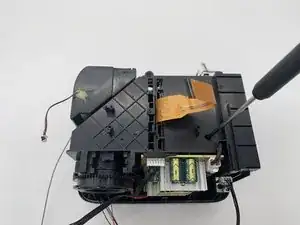

Используйте отвертку Phillips, чтобы удалить три винта.
Один в нижнем правом углу, другой в верхней средней части, и последний с левой стороны проектора.
Шаг 10

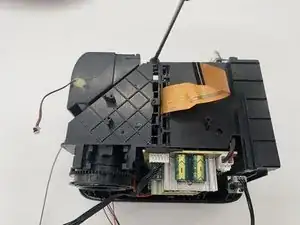

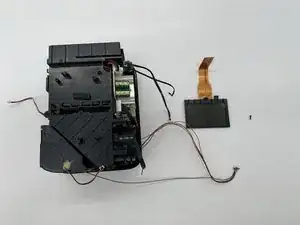

Удалите винты, крепящие дисплей.
Снимите дисплей.
Шаг 11

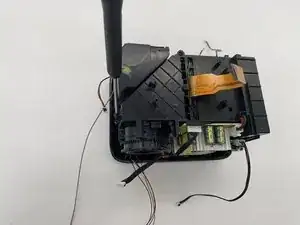

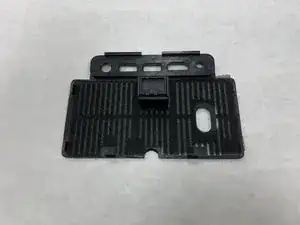

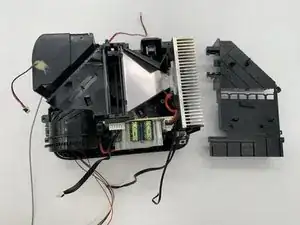

Снимите крышку и отложите ее в сторону.
Будьте осторожны при снятии и установке этой крышки, так как она может зацепиться за кабели и повредить их.
Шаг 12

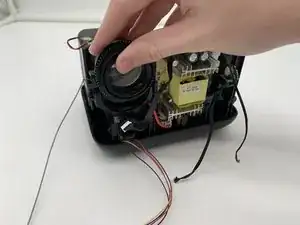

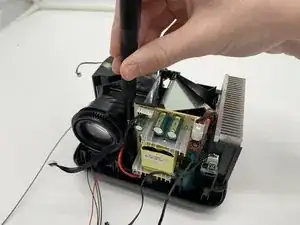

Удалите два винта Phillips, крепящих объектив.
Оба винта находятся с левой и правой стороны.
Поднимите объектив вверх и выньте его.
Шаг 13

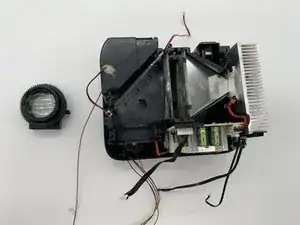

Отложите объектив в сторону.

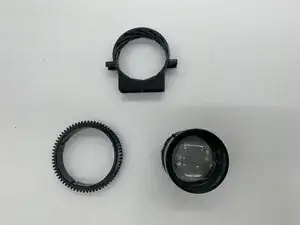

Объектив состоит из трех частей: сам объектив, часть для регулировки зума и часть, фиксирующая объектив к проектору.
Сам объектив хрупкий, обращайтесь с ним осторожно.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
