Замена вентилятора Epson PowerLite 77c
Вентилятор — важный компонент, обеспечивающий охлаждение и работоспособность проектора. Перед заменой сначала проверьте, не забиты ли лопасти вентилятора грязью или пылью. Используйте антистатическую щетку и/или сжатый воздух, чтобы удалить накопившиеся загрязнения, затем протестируйте проектор. Если очистка не решила проблему и/или видны повреждения, следующим шагом будет замена вентилятора. Перед началом убедитесь, что проектор выключен, и дайте ему полностью остыть.
Шаг 1
Используйте отвертку Phillips #0, чтобы выкрутить один винт 5.0 мм с крышки лампы на задней панели устройства.
Шаг 2
Сдвиньте крышку на себя, затем приподнимите её и снимите.
Шаг 3
Ослабьте два удерживаемых винта 5.0 мм с помощью отвертки Phillips #0.
Удерживаемые (неотворачивающиеся) винты нельзя полностью извлечь. Просто ослабьте их до тех пор, пока не освободится корпус лампы; не пытайтесь полностью их вынимать.
Сожмите два фиксирующих защёлки, чтобы отпустить корпус лампы, и поднимите его вверх, чтобы снять.
Шаг 4

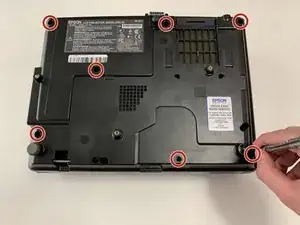

Используйте отвертку Phillips #0, чтобы выкрутить семь винтов 5.0 мм на нижней панели.
Поднимите проектор обеими руками, складывая верхнюю и нижнюю части вместе, и установите его в рабочее положение, портами к себе.
Поднимите верхнюю панель вверх.
К верхней панели прикреплены два разъёма, соединяющие её с материнской платой; будьте осторожны, чтобы не повредить их при подъёме панели.
Шаг 5

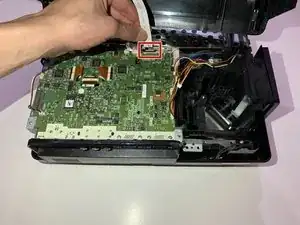

Переверните фиксатор ZIF-разъёма вертикально, затем аккуратно извлеките гибкий плоский кабель.
Держите разъём кабеля как можно ближе к штекеру и тяните его строго вверх, пока он не отсоединится от материнской платы.
Снимите верхнюю панель.
Шаг 6

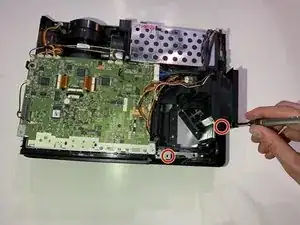

Используйте отвертку Phillips #0, чтобы выкрутить два винта 5.0 мм.
Шаг 7

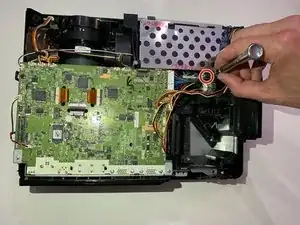

Выкрутите один винт 5.0 мм с правой стороны зазора с помощью отвертки Phillips #0.

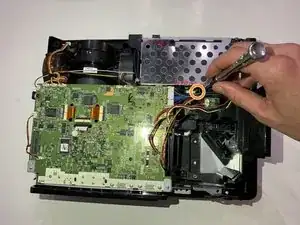

Выкрутите один винт 5.0 мм с левой стороны зазора с помощью отвертки Phillips #0.
Шаг 8

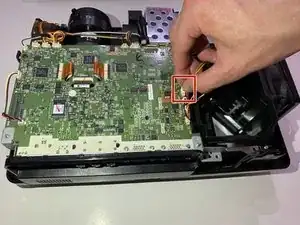

С правой стороны материнской платы возьмитесь за штекер с маркировкой «PWR-FAN» и тяните строго вверх, чтобы отсоединить питание вентилятора от материнской платы.
Шаг 9

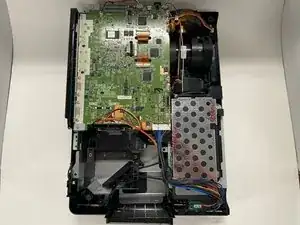

Возьмитесь за корпус вентилятора и поднимите его вверх и наружу.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
