Смена панели кнопок Epson PowerLite 77c
Панель кнопок управляет различными функциями проекторов Epson Powerlite 77c (V11H254220). Некоторые из этих функций, которые контролируются кнопками, включают питание, источник, меню, помощь и т.д. Замена панели кнопок гарантирует, что кнопки будут корректно соответствовать соответствующим функциям, отображаемым на метках кнопок.
Перед началом работы отключите проектор и дайте ему полностью остыть.
Шаг 1
Используйте отвертку Phillips #0, чтобы удалить семь винтов 5,0 мм на панели основания.
Возьмите проектор обеими руками, зажав верхнюю и нижнюю части проекта вместе, и положите его лицом вверх, при этом порты должны смотреть на вас.
Поднимите верхнюю панель.
Две соединительные вилки удерживают верхнюю панель на материнской плате; будьте осторожны, чтобы не повредить их при поднятии верхней панели.
Шаг 2
Сложите фиксирующую планку ZIF-разъёма вертикально, затем аккуратно извлеките ленту подключения.
Держитесь за соединитель кабеля как можно ближе к разъёму, затем вытащите его прямо вверх, пока он не освободится от материнской платы.
Снимите верхнюю панель.
Шаг 3

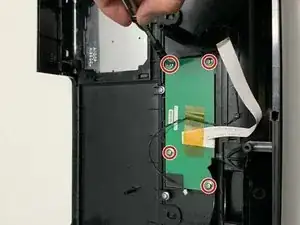

На обратной стороне верхней панели используйте отвертку Phillips #0 для удаления четырёх винтов, крепящих панель кнопок.
Шаг 4
Снимите панель кнопок.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
