Замена вытяжного вентилятора Epson PowerLite 822 Plus
Это руководство по замене вытяжного вентилятора для проектора Epson PowerLite 822 Plus. Модель EMP-822H. Если вытяжной вентилятор работает нестабильно, проектор может перегреваться и отключаться. В этом руководстве показано, как снять и заменить вытяжной вентилятор в проекторе.
Шаг 1
Переверните проектор вверх дном.
Открутите все 8 винтов на нижней панели проектора.
Шаг 2
Переверните проектор обратно и аккуратно отогните верхнюю крышку, чтобы открыть внутреннюю часть проектора.
Шаг 3
Используйте лопатку, чтобы отсоединить разъём от материнской платы.
Шаг 4
Аккуратно двигайте разъём JST, соединяющий верхнюю крышку с материнской платой, влево и вправо, чтобы отсоединить его.
Теперь полностью снимите верхнюю крышку проектора.
Шаг 5
Открутите 3 винта, крепящих материнскую плату.
Шаг 6
Аккуратно двигайте 11 разъёмов JST влево и вправо, пока они не освободятся.
Шаг 7
Поднимите красные пластиковые фиксаторы с разъёмов с помощью лопатки.
Шаг 8
Поднимите материнскую плату и отсоедините разъём JST снизу.
Шаг 9
Теперь материнская плата полностью снята с проектора, и Вы можете приступить к её замене.
Шаг 10
Открутите четыре 6-мм винта, крепящих кронштейн вентилятора.
Шаг 11
Открутите четыре 6-мм винта, крепящих вентилятор.
Шаг 12

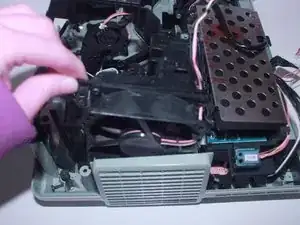

Аккуратно вытяните вентилятор из проектора.
Шаг 13

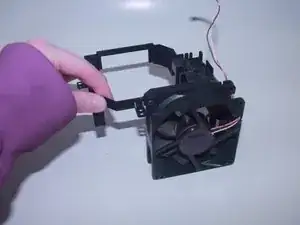

Аккуратно поднимите кронштейн вентилятора и снимите его. Он готов к замене.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
