Замена вибрационного двигателя контроллера Meta Quest 2

Сдвиньте крышку батарейного отсека пальцами вниз, в сторону ремешка контроллера.

Снимите крышку батарейного отсека.

Если Вы разбираете контроллер для ремонта, извлеките батарейки из контроллера.

Хватайтесь пальцами за ремешок запястья возле фиксирующего штифта.

Выведите фиксирующий штифт ремешка запястья прямо из его углубления.

Снимите ремешок запястья.

Нагрейте iOpener и приложите его к нижнему краю передней панели контроллера на минуту.

Передняя панель контроллера закреплена клеем и тремя защёлками трения.

Вставьте край инструмента для вскрытия в шов между передней панелью контроллера и корпусом, рядом с кнопкой Oculus.

Если инструмент не входит в шов, прогрейте эту область iOpener на минуту и попробуйте снова.

Проведите инструментом вдоль основания кольцевого корпуса, чтобы ослабить клей.

Используйте инструмент для вскрытия, чтобы поддеть шов и ослабить первую защёлку трения.

Продолжайте поддевать по периметру передней панели, чтобы отделить остальные защёлки трения и клей.

Если возникают трудности, приложите нагретый iOpener к передней панели на минуту и попробуйте снова.

Снимите переднюю панель контроллера.

Три защёлки трения должны фиксировать панель надёжно, поэтому при повторной сборке менять клей не требуется. Плотно прижмите панель к контроллеру, чтобы все защёлки полностью вошли в зацепление.

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта, крепящие кольцевой корпус контроллера:

Два винта длиной 4.7 мм

Два винта длиной 5.9 мм

Прижмите остриё лопатки (спаджера) плотно к белому выравнивающему квадрату, чтобы отпустить кольцевой корпус.

Хватайтесь пальцами за конец кольцевого корпуса, на котором нет белого выравнивающего квадрата.

Аккуратно поднимите кольцевой корпус вверх и отведите от контроллера, чтобы отщёлкнуть его.

Снимите кольцевой корпус контроллера.

Используйте отвёртку Torx T5, чтобы выкрутить пять винтов:

Один винт длиной 11.5 мм

Три винта длиной 5.9 мм

Один винт длиной 18.2 мм

С помощью пинцета и пальцев аккуратно отделите информационную наклейку с данными о батарее от отсека для батареек.

Если Вы хотите снова использовать эту наклейку, опасайтесь не порвать её. Если её сложно отделить, приложите нагретый iOpener на минуту, чтобы размягчить клей.

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта длиной 5.9 мм, закрепляющие боковую панель к контроллеру:

Три винта внутри отсека для батареек

Один винт рядом с углом отсека для батареек

Оттяните нижнюю часть боковой панели немного от контроллера, чтобы ослабить панель.

Вы можете услышать несколько щелчков при освобождении защёлок. Это нормально.

Часть боковой панели зацеплена вокруг стойки под винт. На этом шаге Вы разомкнёте стойку достаточно, чтобы вывести панель.

Вставьте плоский конец лопатки в зазор между кольцевым корпусом контроллера и передней панелью.

Передняя панель — это пластиковая рамка под передним триггером.

Поверните лопатку, чтобы расширить зазор между передней панелью и контроллером.

Установите лопатку так, чтобы она могла оставаться на месте без удержания инструмента.

Проденьте зацеплённую часть боковой панели через зазор стойки под винт.

Снимите боковую панель.

При сборке:

Раздвиньте стойку для винта настолько широко, чтобы вернуть боковую панель вокруг неё.

Будьте осторожны, чтобы не защемить антенный кабель или гибкий кабель трекинга при возвращении боковой панели на место.

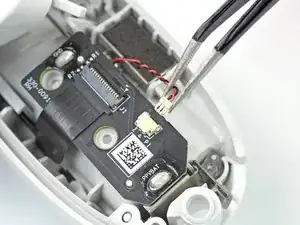

Используйте пинцет или ноготь, чтобы вытащить разъём вибромотора из его гнезда.

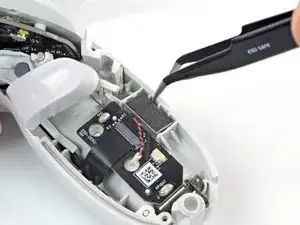

Вставьте одну лапку пинцета между вибромотором и контроллером.

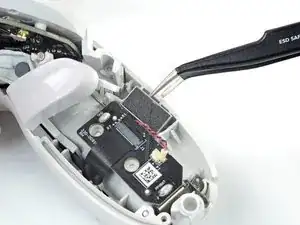

Подденьте, чтобы ослабить вибромотор.

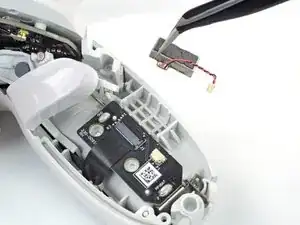

Снимите вибромотор.

Вибромотор фиксируется в основном за счёт натяга. Если при установке новый мотор будет болтаться, закрепите его на месте с помощью двухстороннего скотча.
