Замена USB-порта Garmin Nuvi 42LM
Здесь Вы удалите несколько частей устройства, чтобы добраться до USB-порта.
Шаг 1
Отверните четыре винта на задней крышке GPS с помощью отвертки T5 Torx.
Шаг 2
С помощью пластикового инструмента для вскрытия аккуратно отожмите корпус GPS, чтобы открыть его.
При вскрытии устройства будьте осторожны, чтобы не повредить материнскую плату.
Шаг 3

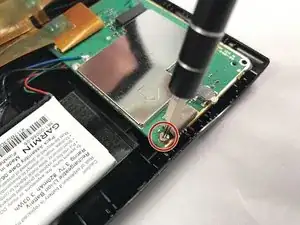

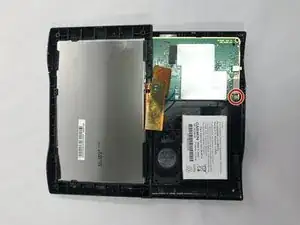

С помощью отвертки T5 Torx отвинтите два винта, расположенные на материнской плате.

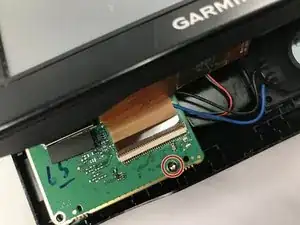

Винтов два — один спереди и один сзади материнской платы.
Шаг 4
Отодвиньте материнскую плату от её штатного места в GPS.
Не тяните за красные, зелёные, синие и чёрные кабели при перемещении материнской платы.
Шаг 5
Припойте USB-порт, соединённый с материнской платой, с помощью паяльника (удалите пайку с контактов).
Ознакомьтесь с этим отличным руководством по паянию и выпаиванию соединений.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
