Замена порта зарядки Garmin Nuvi 50LM

Электроника

Материнская плата является самой нижней заменяемой единицей, поэтому пользователи не могут просто заменить порт зарядки. Garmin навсегда прикрепил порт зарядки к материнской плате. Если пользователю необходимо заменить порт зарядки, ему нужно заменить материнскую плату.

Шаг 1

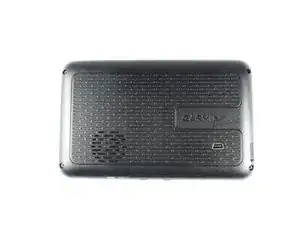

Поместите устройство на ровную поверхность с экраном LCD вниз.

Шаг 2

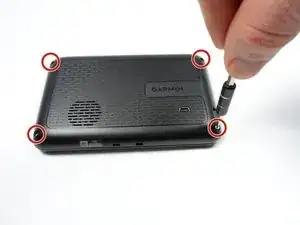

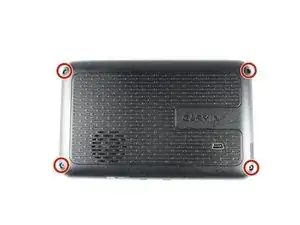

Удалите четыре винта длиной 9 мм на задней стороне GPS с помощью набора отверток Torx T-4.

Шаг 3

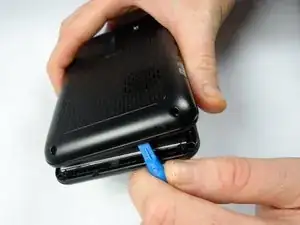

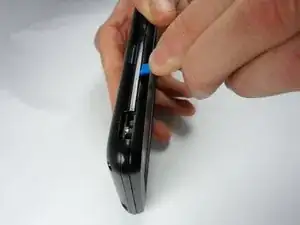

Используйте пластиковый инструмент iFixit, чтобы разделить переднюю и заднюю крышки со всех четырех сторон.

Будьте осторожны, чтобы не повредить оранжевый шлейф при открытии устройства.

Шаг 4

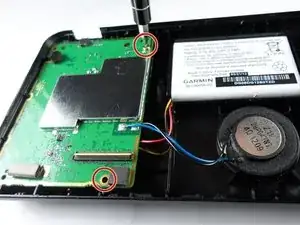

Удалите два винта длиной 0,5 см с помощью отвертки Torx T4, которые крепят материнскую плату к задней крышке GPS-устройства.

Шаг 5

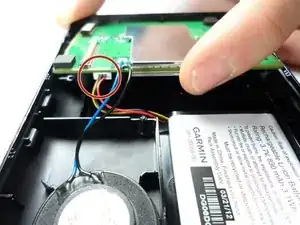

Отключите аккумулятор от материнской платы.

Шаг 6

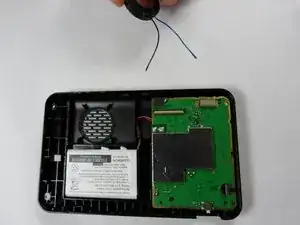

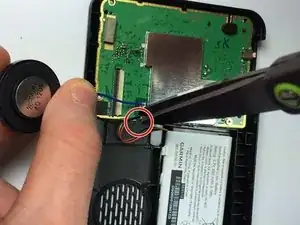

Используйте кусачки, чтобы отрезать и отделить черный провод динамика от материнской платы.

Используйте кусачки, чтобы отрезать и отделить синий провод динамика от материнской платы.

Чтобы повторно подключить новый динамик, необходимо использовать паяльник для припаивания проводов динамика к материнской плате.

Шаг 7

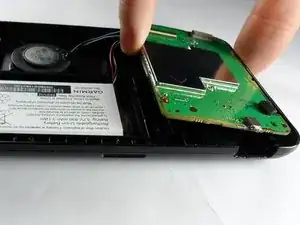

С помощью пальцев удалите материнскую плату из заднего корпуса устройства.

Шаг 8

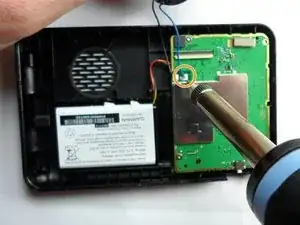

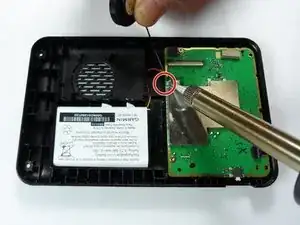

Поместите замену материнской платы в навигационную систему и припаивайте провода динамика на замененной материнской плате.

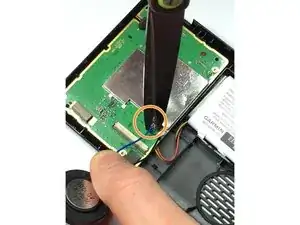

Припаяйте черный провод к материнской плате.

Припаяйте с
