Замена USB-порта JBL Flip 3

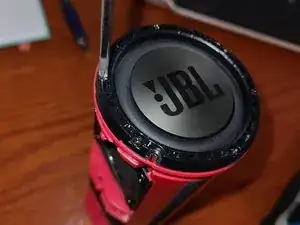

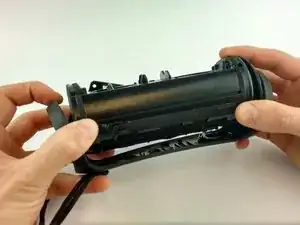

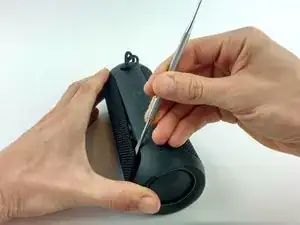

Снимите решётку динамика вручную или с помощью обычной лопатки.

Примечания при обратной сборке

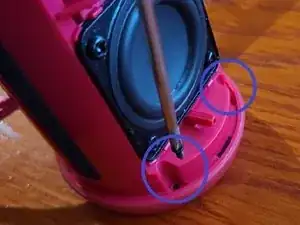

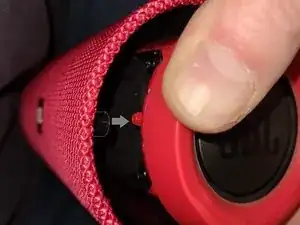

Обратите внимание на три направляющих штифта на внутренней части корпуса и аккуратно совместите их, полностью вставив штифты в приёмники на шасси.

Когда штифты полностью зафиксированы посередине, слегка оттяните длинные кромки от шасси, затем сожмите, чтобы защёлки пластиковых защёлок вошли в шасси (по две на каждой кромке, сверху и снизу).

Удалите десять винтов внешней рамки.

Шесть (6) винтов вдоль тонкой длинной кромки, вкрученных в шасси

Четыре (4) винта (по 2 на каждом конце), крепящие торцы к шасси.

Примечания при сборке

Не затягивайте винты чрезмерно.

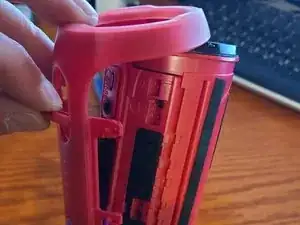

Аккуратно потяните за один конец и снимите внешнюю рамку.

Снимите силиконовую накладку кнопок

Примечания при обратной сборке

Сначала вставьте силиконовую накладку кнопок.

Сначала совместите нижний конец и аккуратно проведите заглушку порта USB через соответствующее отверстие при вставке верхнего конца.

Удалите двенадцать винтов, удерживающих два торцевых компонента динамика (по 6 на каждом конце)

Примечания при обратной сборке

Сначала совместите два отверстия, расположенные ближе всего друг к другу (и штифт под ними) с отверстиями шасси, чтобы выровнять весь торец.

Затяните по шесть (6) винтов на каждый торец (всего 12). Не затягивайте чрезмерно.

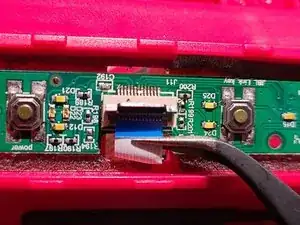

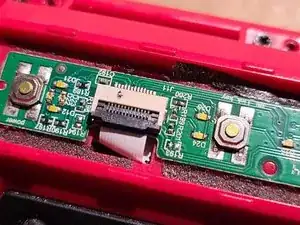

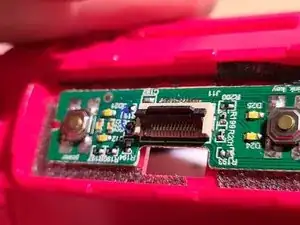

Осторожно поднимите фиксирующую защёлку и вытяните ленточный кабель из разъёма.

Примечание: чёрная пластиковая защёлка может легко выпасть, поэтому обратите внимание на её ориентацию на фото перед повторной установкой, если она выпала.

При обратной сборке, проведите ленточный кабель через отверстие перед повторной установкой и закрытием защёлки.

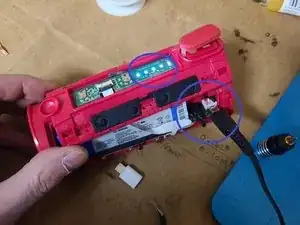

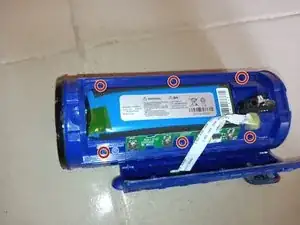

Снимите шесть (6) винтов, удерживающих панель управления, чтобы получить доступ к USB-порту (также видна батарея).

При обратной сборке: не перетягивайте винты.

Со стороны торца снимите силикон, удерживающий провода на месте.

Действуйте осторожно Убедитесь, что динамик выключен. Избегайте перерезания проводов. Лучший инструмент — пластиковый предмет или очень маленькая, притуплённая отвёртка.

Это заняло у меня около 30 минут, и я забыл сделать фотографии.

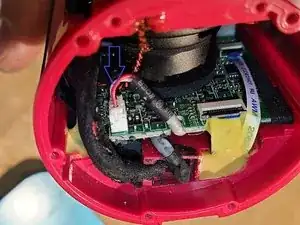

Отключите штекер AUX, затем выведите этот провод из-под печатной платы, чтобы его можно было совместить с отверстием.

Примечания при обратной сборке.

Протяните проводку AUX между печатной платой и шасси.

Подключите штекер AUX обратно.

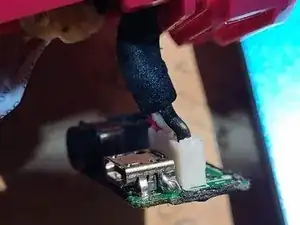

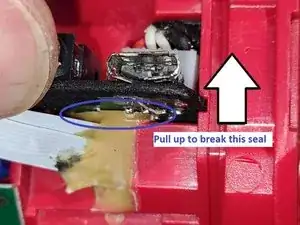

Подденьте печатную плату USB-порта, чтобы разорвать нижний клей/уплотнение.

Выньте плату и поверните её вверх, чтобы выровнять проводку.

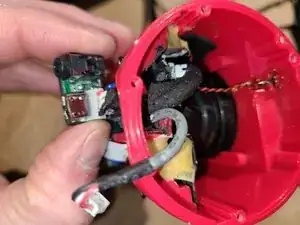

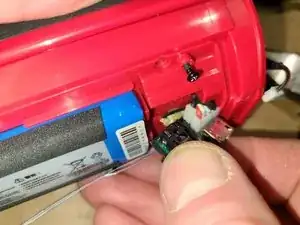

Осторожно проведите провода через отверстие в торце, чтобы максимально выдвинуть печатную плату USB-порта наружу.

Примечания при обратной сборке Тяните проводку со стороны торца, выравнивая и вставляя плату обратно.

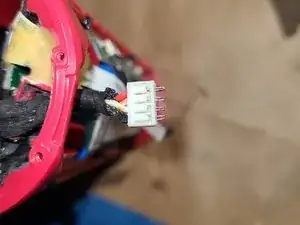

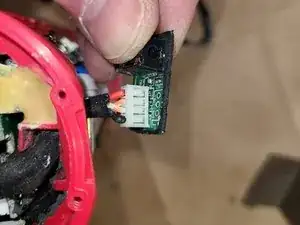

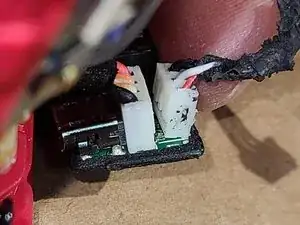

ВНИМАНИЕ! Два белых разъёма не являются штекерами. Не пытайтесь вытащить их.

ВАЖНО Зафиксируйте или сфотографируйте цвета проводов и их ориентацию для последующей обратной сборки.

Отпаять два разъёма от печатной платы.

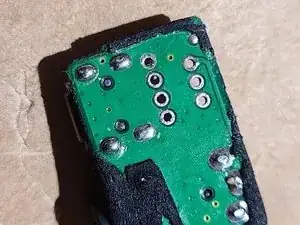

Отпаять старый USB-порт.

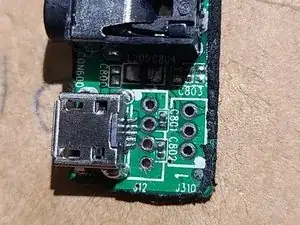

ВНИМАНИЕ! Существуют два различных типа USB-портов для JBL Flip 3. Закажите замену того же типа, что установлен в вашем динамике.

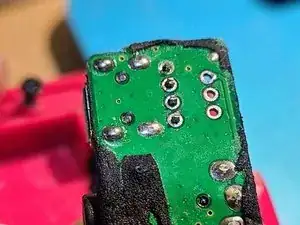

Запаяйте новый USB-порт (5 контактов и 4 монтажные лапки)

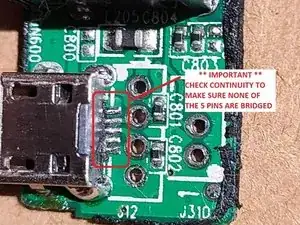

Проверьте целостность цепей, чтобы убедиться, что контакты не замкнуты между собой.

Совместите отверстия разъёмов в правильной ориентации для каждого штекера и запаяйте их к печатной плате USB-порта.

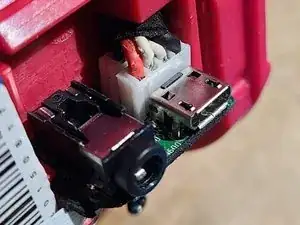

Аккуратно верните печатную плату USB-порта на место, одновременно аккуратно подтягивая провода со стороны торца.

Временно подключите штекер AUX

Временно подключите ленточный кабель к панели управления

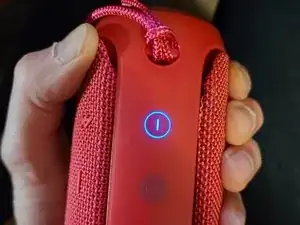

Включите динамик, затем подключите USB-зарядное устройство, чтобы убедиться, что батарея правильно заряжается.

Проверьте вход AUX, чтобы убедиться в его работоспособности.

После успешного теста отключите ленточный кабель панели управления и штекер AUX.

Соберите динамик в обратном порядке, учитывая примечания по сборке, приведённые на каждом шаге.
