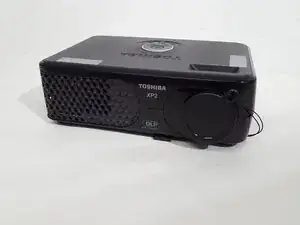

Замена вентилятора Toshiba TDP‑XP2
Если вентилятор в этом устройстве полностью перестал работать, его замена может быть хорошим способом сэкономить по сравнению с покупкой нового проектора. Это руководство покажет, как добраться до детали и заменить её.
Шаг 1

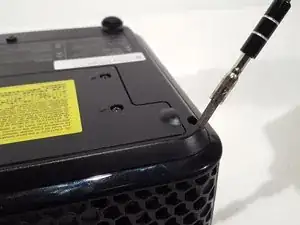

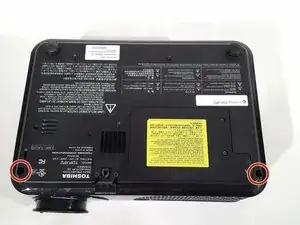

Начните с удаления двух винтов на дне устройства, как показано.
Шаг 2
Снимите верхнюю пластиковую крышку с устройства. Задняя часть защёлкивается, поэтому полезно иметь лопаточку для поддевания.

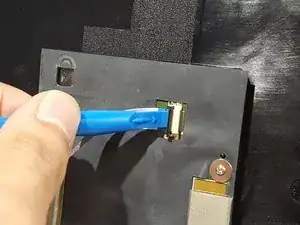

Отсоедините ленточный кабель, прикреплённый к только что снятому пластиковому элементу. Запомните его ориентацию для последующей сборки.
Шаг 3

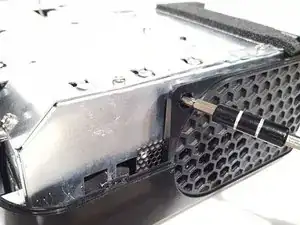

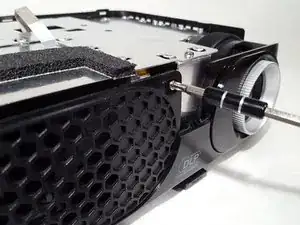

Удалите винты корпуса, расположенные по периметру устройства.
Шаг 4

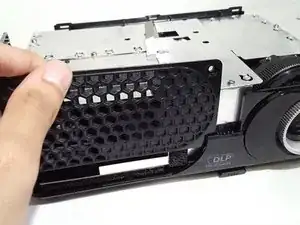

Снимите пластиковые панели с корпуса.
Шаг 5

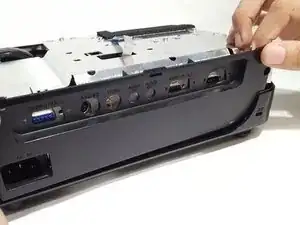

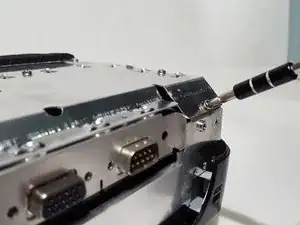

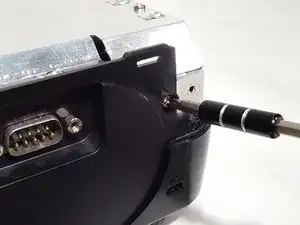

Удалите винты с панели ввода-вывода.
Поднимите панель вверх и снимите её.
Шаг 6
Отвинтите винты крепления металлического экрана и снимите его.
Шаг 7

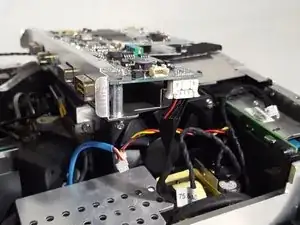

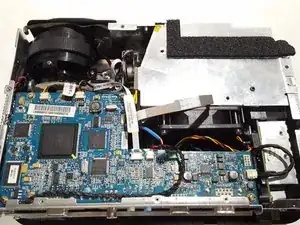

Отсоедините кабели от материнской платы.

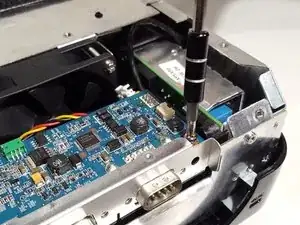

Открутите материнскую плату и извлеките её из устройства.
Шаг 8

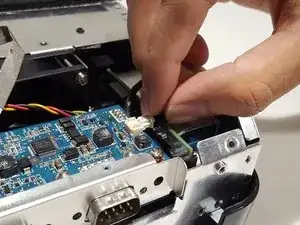

Отсоедините кабель внизу материнской платы, чтобы полностью её извлечь.
Шаг 9

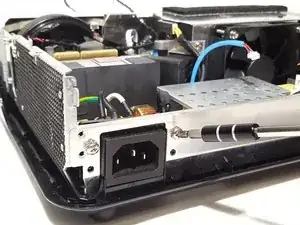

Открутите разъём питания на задней панели.
Шаг 10

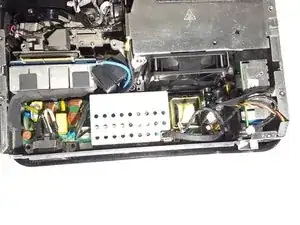

Отсоедините кабели от платы источника питания.

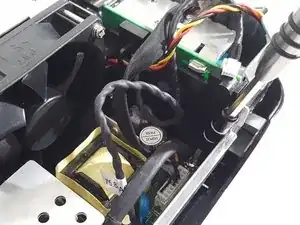

Удалите винты по периметру платы, чтобы её демонтировать.
Шаг 11
Снимите плату питания, чтобы получить доступ к двум нижним винтам вентилятора.

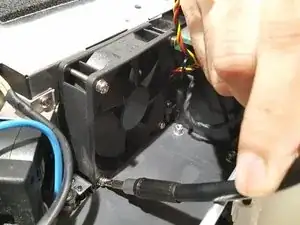

Открутите вентилятор и замените его на эквивалентный.
Заключение
Для повторной сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
