Замена портовой платы Sony BDP-BX620

Включите устройство, извлеките дисковую лоток и выключите устройство.

Переверните устройство.

Легко приложите давление вниз на черное покрытие дискового лотка, пока оно не снимется.

Осторожно, слишком большое давление может сломать черное покрытие.

Поверните устройство.

Используя отвертку с крестовым шлицем, удалите винты на обоих концах устройства, обведенные красным на изображении.

Сдвиньте боковые крышки по сторонам к задней части устройства.

С каждой стороны устройства есть задняя крышка.

На этом шаге может понадобиться помощь для освобождения пластиковых зажимов.

Переверните устройство так, чтобы нижняя сторона была обращена вверх.

На дне освободите три пластиковых зажима, обведенных красным.

С обеих сторон освободите пластиковый зажим, обведенный красным.

Сдвиньте черное покрытие вперед, чтобы снять его.

Все пять зажимов должны быть освобождены для снятия покрытия.

Будьте осторожны, чтобы не сломать пластиковые зажимы при установке обратно.

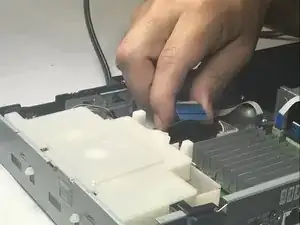

Теперь найдите крупный шлейф, который соединяет материнскую плату и портовую плату.

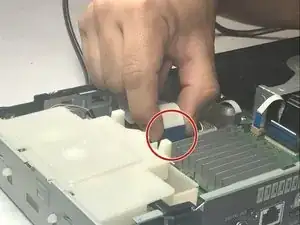

Удалите кабель, потянув вверх.

Будьте осторожны при вытягивании шлейфа вверх. Слишком большое усилие может его порвать.

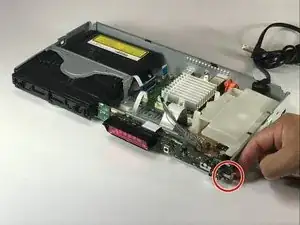

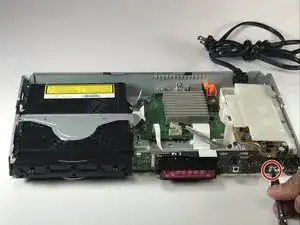

Используйте отвертку с крестовым шлицем, чтобы снять серебряный винт, удерживающий портовую плату.

Теперь используйте пинцет, чтобы освободить портовую плату с одной стороны.
