Замена вентилятора Sony BDP-S1

Электроника

Если у вас возникают проблемы с перегревом, это, скорее всего, вызвано неисправным вентилятором. В этом руководстве мы откроем плеер, сняв соединительные винты, а затем заменим неисправный вентилятор на новый.

Шаг 1

Удалите винты 12 мм с помощью отвертки Philips #2, которые удерживают пластиковые панели на месте.

Не забудьте, что на другой стороне также есть два винта 12 мм.

Шаг 2

Сначала снимите три черных винта 12 мм, удерживающих верхнюю панель (Phillips #2).

Затем снимите два черных винта 12 мм - по одному с каждой стороны задней части устройства - которые удерживают верхнюю панель.

Наконец, снимите три черных винта 12 мм с каждой стороны устройства.

Шаг 3

Риск повреждения устройства: Осторожно поднимите верхнюю панель, так как там находятся два синних шлейфа, которые необходимо отключить перед снятием панели, и нам не хочется, чтобы они сломались.

После аккуратного отключения двух шлейфов (вы можете просто вытащить их рукой), снимите верхнюю панель и отложите в сторону.

Шаг 4

После снятия верхней панели вы увидите, что через верх устройства проходит две металлические планки.

Снимите каждую планку, открутив два серебряных винта 10 мм с каждого конца.

Шаг 5

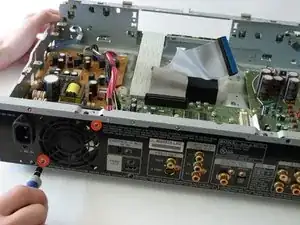

Сначала нам нужно открутить вентилятор, прежде чем мы сможем его удалить.

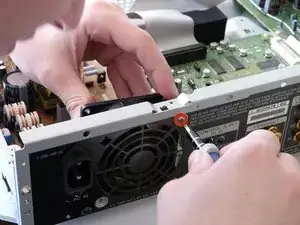

Удалите оба медных винта 10 мм с помощью отвертки #2 Phillips.

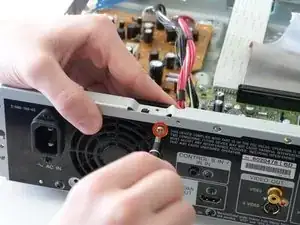

Когда вы будете удалять второй винт, потяните вентилятор внутрь, чтобы отключить его от остальной части корпуса. Теперь он должен оставаться подключенным к корпусу только через кабель, соединенный с платой.

Дисковый привод удалён на изображениях, однако это не обязательно для замены вентилятора и можно проигнорировать.

Шаг 6

Перевод руководства с ifixit.com
