Замена платы LinkPlay в Marshall Uxbridge
Если ваш динамик Marshall Uxbridge (модель 1005605) не подключается по Bluetooth после выполнения руководства по устранению неполадок Marshall Uxbridge Can't Connect to Bluetooth, используйте это руководство для замены платы LinkPlay.

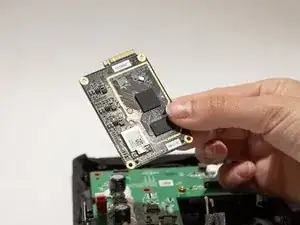

Плата LinkPlay соединяет динамик с Bluetooth. Неисправная плата приведёт к потере соединения динамика с Bluetooth-устройством.
Перед использованием этого руководства осмотрите устройство на предмет мусора и пыли. Обычно небольшое количество пыли можно удалить, выполнив следующие шаги
- Бросьте привычку к грязному баллону со сжатым воздухом
Перед началом убедитесь, что устройство полностью выключено и отключено от источника питания.
Шаг 1
Разместите динамик так, чтобы задняя панель была обращена к вам.
Используйте крестовую отвертку Phillips №2, чтобы вывернуть шесть винтов 19 мм на задней панели.
Используйте монтажную лопатку iFixit, чтобы приподнять и снять заднюю панель и получить доступ к подключённым проводам.
Шаг 2
Отсоедините белый разъём, расположенный внизу задней панели.
Отсоедините маленькие красный и белый разъёмы от материнской платы с левой стороны задней панели.
Шаг 3
Вытяните синие ленточные кабели из материнской платы.
Снимите заднюю панель с основания динамика.
Шаг 4
Используйте крестовую отвертку Phillips №1, чтобы вывернуть шесть винтов 12 мм из материнской платы.
Шаг 5
Используйте крестовую отвертку Phillips №000, чтобы вывернуть два чёрных винта 6 мм, удерживающие чёрную плату с маркировкой "LinkPlay".
Шаг 6
Используйте Torx‑отвёртку TR6, чтобы вывернуть два серебристых винта 6 мм с платы LinkPlay.
Шаг 7

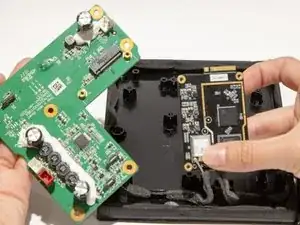

Поднимите материнскую плату.
Сдвиньте плату LinkPlay вниз, чтобы извлечь материнскую плату из задней панели.
Шаг 8
Отсоедините два антенны, которые соединяют плату LinkPlay с задней панелью динамика.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
