Замена материнской платы Marshall Uxbridge

Электроника

Если у вашего динамика Marshall Uxbridge (модель 1005605) возникают проблемы с подключением по Bluetooth, отсутствием питания или сбоями в обработке звука после замены разъема питания, воспользуйтесь этим руководством для замены материнской платы.

Материнская плата соединяет все компоненты динамика в одном месте. Если она повреждена, это может вызвать проблемы с питанием, подключением по Bluetooth и искажением звука.

Перед тем как использовать это руководство, проверьте все компоненты на наличие пыли и мусора. Вы можете удалить небольшое количество пыли и загрязнений, следуя этим шагам:

  • Откажитесь от привычки использовать грязный сжатый воздух

Перед тем как начать замену материнской платы, убедитесь, что устройство выключено и отключено от электросети.

Шаг 1

Поверните динамик так, чтобы задняя часть была обращена к вам.

Используйте отвертку Phillips #2, чтобы снять шесть винтов диаметром 19 мм с задней панели.

Используйте открывающую лопатку iFixit, чтобы удалить и приподнять заднюю панель, чтобы открыть доступ к соединенным проводам.

Шаг 2

Отключите белый разъем внутри нижней части задней панели.

Отключите маленькие красный и белый разъемы от материнской платы с левой стороны задней панели.

Шаг 3

Удалите синие шлейфовые кабели с материнской платы.

Снимите заднюю панель с основания динамика.

Шаг 4

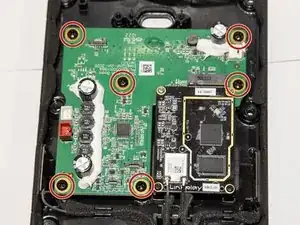

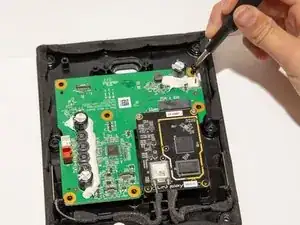

Используйте отвертку Phillips #1, чтобы снять шесть винтов диаметром 12 мм с материнской платы.

Шаг 5

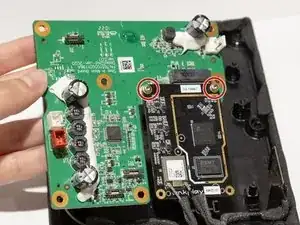

Используйте отвертку Phillips #000, чтобы снять два черных винта диаметром 6 мм, удерживающих черную плату с надписью "LinkPlay".

Шаг 6

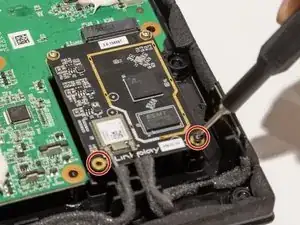

Используйте отвертку Torx TR 6, чтобы снять два серебряных винта диаметром 6 мм с платы LinkPlay.

Шаг 7

Замена материнской платы Marshall UxbridgeПеревод руководства с ifixit.com
