Замена разъема питания Marshall Uxbridge

Если ваш динамик Marshall Uxbridge (модель 1005605) не работает даже при подключении, используйте этот справочник для замены разъема питания.

Разъем питания соединяет сетевой шнур с динамиком. Неисправный разъем питания может привести к отключению питания.

Перед использованием этого справочника проверьте сетевой шнур, чтобы убедиться, что он подключен к правильной розетке и не имеет повреждений.

Перед началом работы убедитесь, что прибор полностью отключен от сети.

Шаг 1

Поверните ваш динамик так, чтобы задняя панель находилась перед вами.

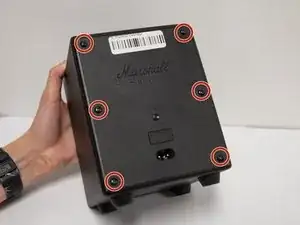

Используйте отвертку Phillips #2 для удаления шести винтов длиной 19 мм с задней панели.

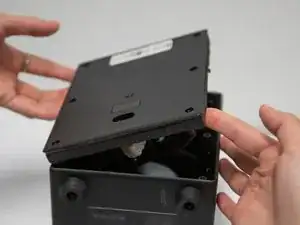

Используйте инструмент iFixit для открытия, чтобы снять и поднять заднюю панель, exposing connecting wires.

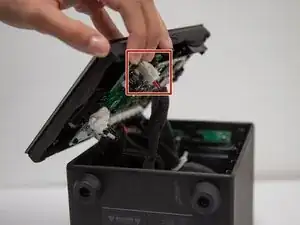

Отсоедините белый разъем от нижней части задней панели.

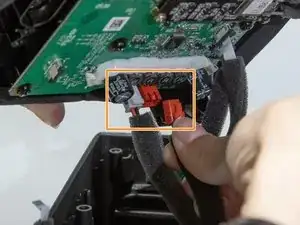

Отсоедините маленькие красный и белый разъемы от материнской платы с левой стороны задней панели.

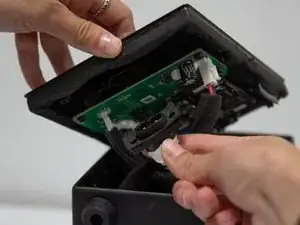

Вытащите синие шлейфы из материнской платы.

Снимите заднюю панель с основания динамика.

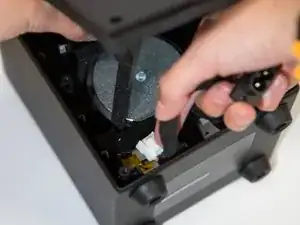

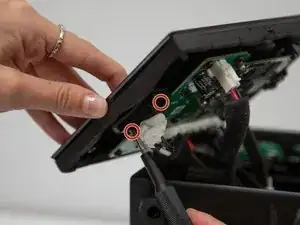

Используйте отвертку Phillips #2 для удаления двух винтов длиной 12 мм, удерживающих разъем питания на задней панели.

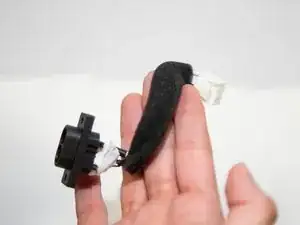

Снимите разъем питания с задней панели.

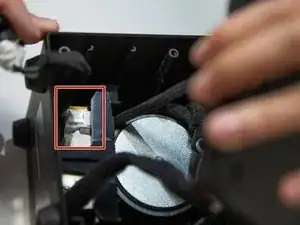

Проследите за проводом разъема питания и найдите белый разъем.

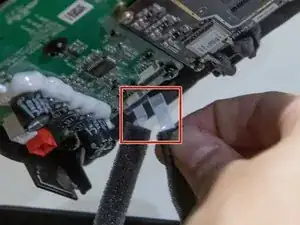

Отключите шнур разъема питания от платы, нажав на вкладку, удерживая разъем, и потяните разъем наружу.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
