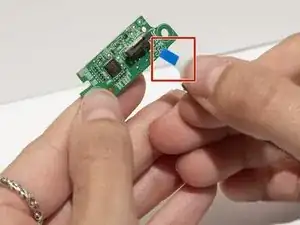

Замена LED-платы Marshall Uxbridge

Если зеленые огни вашего динамика Marshall Uxbridge (модель 1005605) не работают, используйте данное руководство для замены LED-платы.

LED-плата управляет огнями на передней панели динамика. Неисправная плата может привести к тусклому свету или полной остановке работы огней.

Перед использованием данного руководства проверьте динамик на наличие пыли или мусора. Если они имеются, удалите их с помощью следующих шагов:

Перед началом убедитесь, что динамик полностью выключен и отключен от источника питания.

Шаг 1

Разместите динамик так, чтобы его задняя панель была обращена к вам.

Используйте отвертку Phillips #2, чтобы удалить шесть винтов длиной 19 мм с задней панели.

Используйте лопатку iFixit, чтобы снять и поднять заднюю панель, открывая подключенные провода.

Отсоедините белый коннектор изнутри нижней части задней панели.

Отсоедините маленькие красный и белый коннекторы от материнской платы на левой стороне задней панели.

Вытащите синие шлейфовые кабели из материнской платы.

Снимите заднюю панель с основания динамика.

Разместите нижнюю часть динамика так, чтобы она была обращена от вас.

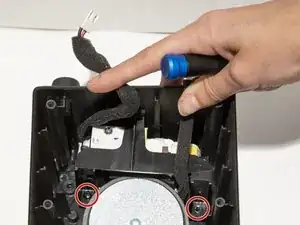

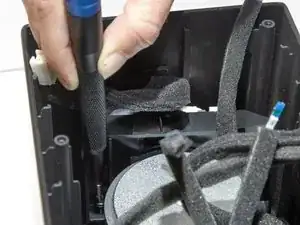

Используйте отвертку Phillips #1, чтобы удалить два винта длиной 12 мм, удерживающих реле питания на месте.

Отделите реле питания от динамика.

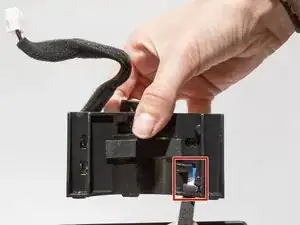

Вытяните синий шлейфовый кабель из реле питания.

Уберите реле питания в сторону.

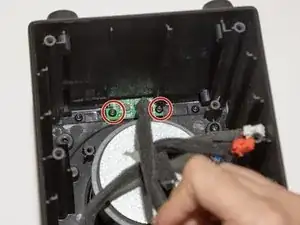

Удалите два винта длиной 6 мм, соединенные с LED-платой, с помощью отвертки с торцевым ключом TR9.
