Замена твитеров Marshall Kilburn

Положите устройство лицевой стороной вниз, как показано на фото, чтобы был открыт отсек батареи.

Удалите два винта длиной 4,0 мм, удерживающие крышку, с помощью отвертки T10.

Снимите крышку отсека батареи ногтем или нейлоновым лопаткой.

Извлеките батарею и отключите силовой разъем.

Разместите колонку, как показано на изображении, и отвинтите четыре угловых винта задней крышки длиной 45,5 мм крестовой отверткой Phillips #2.

С помощью крестовой отвертки Phillips #2 отверните оставшиеся шесть винтов задней крышки длиной 21,5 мм.

Снимите заднюю крышку, используя вентиляционное отверстие как точку захвата.

Осторожно вытяните заднюю крышку и позвольте ей висеть на стороне колонки, где находятся ручки и выключатель питания.

Отключите основной силовой разъем от платы управления; это позволит открыть заднюю часть шире и обеспечит удобный доступ к выключателю питания.

Оттяните заднюю крышку, прикреплённую к материнской плате, в сторону, как показано на первом изображении.

Снимите белый изолятор со стерео-динамика и отложите его в сторону.

Установите колонку в вертикальное положение и открутите золотую гайку вокруг выключателя питания вручную или с помощью гаечного ключа.

Осторожно выньте выключатель питания, как показано на изображении.

Используйте тонкую лопатку, чтобы поддеть четыре красных провода, подключенные к выключателю питания.

Отверткой Phillips #2 отвинтите восемь винтов длиной 22,5 мм, фиксирующих крышку динамика и корпус устройства.

Осторожно выдвиньте крышку динамика из стерео-динамика.

Убедитесь, что вы медленно выдвигаете крышку динамика и не вынимаете её слишком далеко, так как она всё ещё соединена со стерео-динамиком.

Отключите синие провода, подключенные к твитеру.

Отключите жёлтые провода, подключенные к основному динамику.

Отключите красные провода, подключенные ко второму твитеру.

Отверткой Phillips #2 отвинтите четыре винта длиной 13,5 мм, соединяющие основной динамик с крышкой динамика.

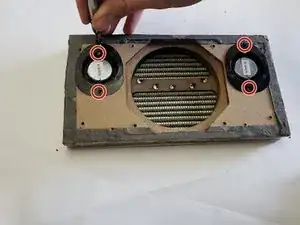

Удалите четыре винта длиной 13,5 мм, расположенные на твитерах, с помощью крестовой отвертки Phillips #2.
