Замена разъёма питания Marshall Stanmore II
Это руководство предназначено для замены внутреннего разъёма питания в Bluetooth-колонке Marshall Stanmore II.
Разъём питания подаёт электричество от внешнего кабеля, подключаемого к розетке, к внутренним компонентам колонки. Это позволяет колонке включаться и воспроизводить звук с любого устройства с поддержкой Bluetooth. Поскольку в колонке отсутствует аккумулятор, разъём питания должен работать исправно, чтобы колонка включалась.
Перед использованием этого руководства убедитесь, что вы не используете неисправную розетку. Это можно проверить, подключив другое устройство и убедившись, что оно работает корректно. При необходимости следуйте руководству по устранению неисправностей Marshall Stanmore II, чтобы проверить более простые решения перед разборкой.
Шаг 1

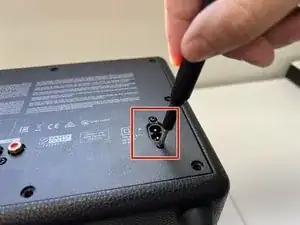

Выключите устройство и отключите кабель от сетевой розетки и колонки.
Положите колонку задней панелью вверх на ровную, устойчивую рабочую поверхность.
Шаг 2
Используйте крестообразную отвёртку Phillips #2, чтобы выкрутить десять винтов длиной 20,5 мм, которые крепят заднюю панель к шасси.
Шаг 3

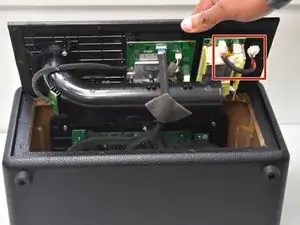

Осторожно приподнимите заднюю панель и подпереть её предметом, например стопкой книг, чтобы не натягивать кабели.
Не пытайтесь полностью снять панель, это повредит внутренние соединения.
Шаг 4
Верните панель на место.

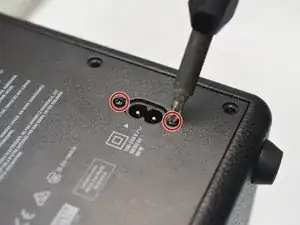

Используйте крестообразную отвёртку #1, чтобы выкрутить два винта длиной 11,7 мм, которые крепят разъём питания.
При первом извлечении разъём остаётся на месте до тех пор, пока его не потянуть наружу.
Шаг 5

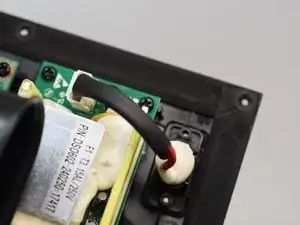

Найдите кабель разъёма питания внутри съёмной панели. Он расположен в верхнем правом углу внутренней части панели.
Шаг 6

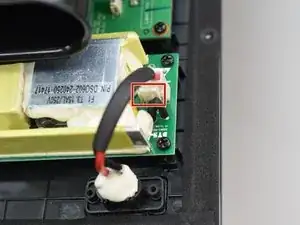

Нажмите на белую пластиковую защёлку и одновременно потяните разъём вверх.

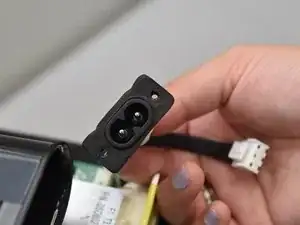

Снимите разъём питания.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
