Замена AUX-платы Marshall Stanmore II
Это руководство предназначено для замены узла вспомогательного входа в Bluetooth-динамике Marshall Stanmore II.
AUX-вход позволяет устройству воспроизводить звук через колонку при помощи вспомогательного кабеля. Это особенно полезно для устройств, которые могут быть несовместимы с возможностями Bluetooth колонки. Без AUX-входа пользователь может быть ограничен в использовании только устройств с поддержкой Bluetooth или RCA, которые отсутствуют у некоторых старых устройств, таких как настольные компьютеры, ноутбуки или портативные медиаплееры.
Перед использованием этого руководства убедитесь, что источник, выбранный для колонки, установлен на AUX. Это обозначается белым индикатором рядом с опцией AUX на верхней панели колонки. Нажмите кнопку с надписью SOURCE, чтобы переключать варианты, пока не загорится индикатор AUX. Затем убедитесь, что громкость и колонки, и источника установлена на комфортный уровень. Иногда при слишком низкой громкости источника колонка может не обнаруживать входящий аудиосигнал. Если эти методы не решают проблему, выполните шаги по устранению неполадок на странице устранения неполадок Marshall Stanmore II Bluetooth Speaker перед разборкой.
Шаг 1
Выключите устройство и отключите кабель от сети и колонки.
Положите колонку задней панелью вверх на ровную, устойчивую рабочую поверхность.
Шаг 2
Используйте крестовую отвертку Phillips #2, чтобы выкрутить десять винтов 20,5 мм, которые крепят заднюю панель к шасси.
Шаг 3
Осторожно приподнимите заднюю панель и положите её на предмет, например на стопку книг, чтобы не натягивать кабели.
Не пытайтесь полностью снять панель — это повредит внутренние соединения.
Шаг 4

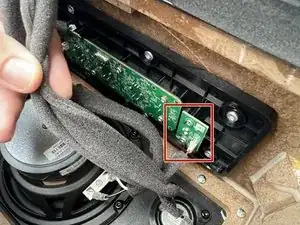

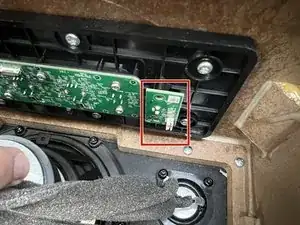

Найдите AUX-плату с правой стороны, над сабвуфером.
Шаг 5

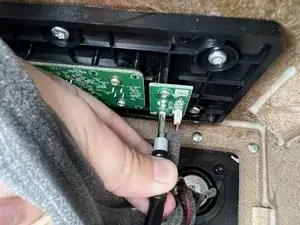

Используйте крестовую отвертку, чтобы выкрутить два винта 9,6 мм, которые крепят AUX-плату к рамке колонки.
Поскольку винты расположены неудобно, рекомендуется использовать гибкое удлинение 150 мм.
Шаг 6

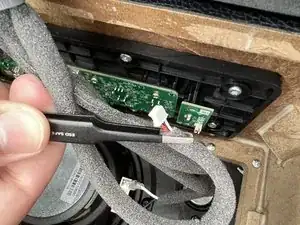

Отключите красно-белый кабель, подключённый к AUX-плате, вручную или пинцетом.
Не тяните за провода.
Шаг 7

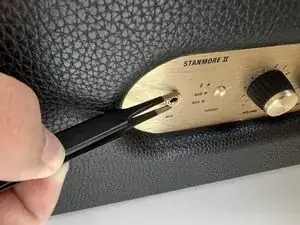

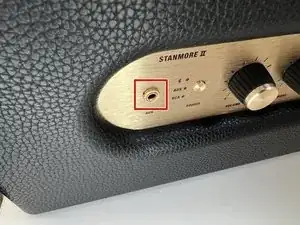

Поверните колонку так, чтобы ручки были обращены к вам, и открутите резьбовую шайбу, которая фиксирует AUX-модуль к внешней панели.
Шайбу можно снять вручную или пинцетом.
Поскольку модуль отсоединён внутри рамы, после снятия шайбы AUX-плата может ослабнуть настолько, что выпадет.
Шаг 8

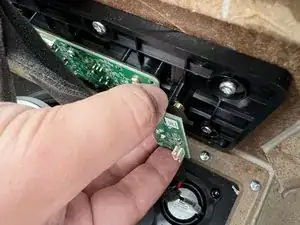

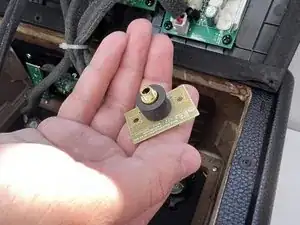

Извлеките AUX-плату изнутри колонки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
