Замена колеса прокрутки Sirius Stiletto 100

Снимите батарею (которая также выполняет роль задней крышки) с устройства. Этот шаг не показан явно, но фотография без крышки батарейного отсека показывает устройство после снятия батареи.

Используйте крестовую отвертку, чтобы открутить винты корпуса.

Поместите винты в небольшую емкость, чтобы не потерять их.

Снимите переднюю панель.

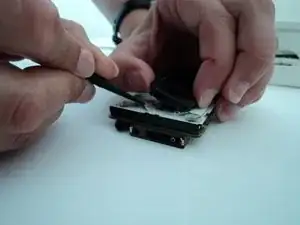

Сначала вставьте небольшой ломик в место стыка черной передней панели и белой задней крышки.

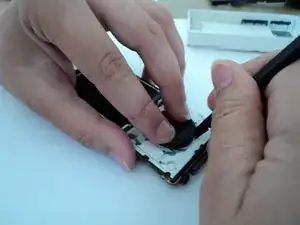

Начните поддевать черный пластик, постепенно перемещаясь книзу и на другую сторону.

Под углом аккуратно подтяните переднюю панель, чтобы разъединить две части.

Отлично! Теперь вы сняли переднюю панель!

Смотря сверху на устройство, поместите указательный палец на верхнюю часть печатной платы, а большой палец на экран устройства.

С помощью пальцев аккуратно подтяните верхнюю часть печатной платы к себе, одновременно сдвигая нижнюю часть платы от нижней части задней крышки Sirius Stiletto 100.

Поздравляем! Вы успешно сняли внутреннюю печатную плату с задней крышки Sirius Stiletto 100.

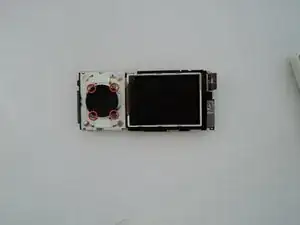

На фотографии показаны местоположения четырёх маленьких металлических защёлок, обсуждаемых в следующем шаге — найдите их, так как они маленькие и их трудно показать на снимках.

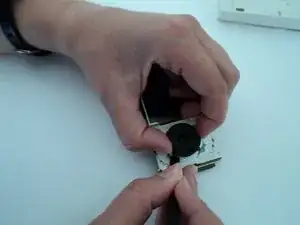

С помощью лома отогните 4 металлические защёлки, удерживающие колесо прокрутки, в сторону от колеса.

Колесо прокрутки имеет четыре пластиковые защёлки, удерживаемые четырьмя металлическими защёлками. После того как вы отогнёте все четыре металлические защёлки от колесика, подденьте одну из пластиковых защёлок над металлической защёлкой, удерживающей её. Возможно, вам потребуется дополнительно отогнуть металлическую защёлку, пока вы пытаетесь поддеть пластиковую защёлку выше металлической.

Повторите это для каждой пластиковой защёлки.

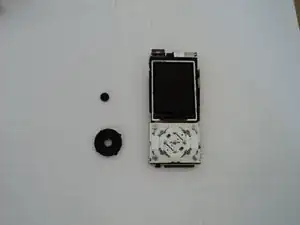

Снимите колесо прокрутки.

Снимите центральную кнопку. Центральная кнопка просто поднимается и снимается.

При установке нового колеса прокрутки центральная кнопка и колесо должны быть размещены на плате правильно.

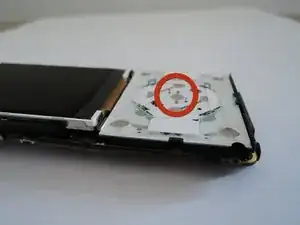

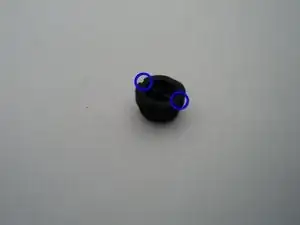

Центральная кнопка имеет два маленьких углубления по обеим сторонам. Центральная кнопка должна быть размещена так, чтобы эти два маленьких углубления совпадали с двумя металлическими усиками в центре печатной платы. Углубления на центральной кнопке и металлические усики в центре платы обведены оранжевыми кружками на фотографиях.

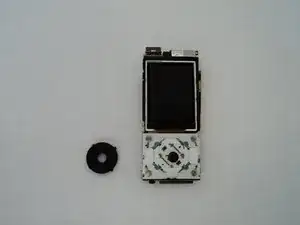

Установите центральную кнопку на печатную плату, убедившись, что углубления совпадают с металлическими усиками в центре платы.

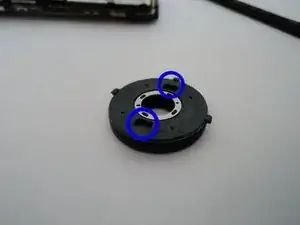

На нижней части колеса прокрутки есть два направляющих слота. Эти два слота должны совпадать с двумя элементами на печатной плате. Эти два элемента и два слота отмечены оранжевыми кружками на фотографиях.

Установите колесо прокрутки на плату, убедившись, что два слота совпадают с элементами.

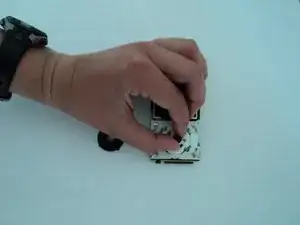

Удерживайте колесо прокрутки на месте так, чтобы 4 пластиковые защёлки совпали с 4 металлическими защёлками. Отогните металлические защёлки обратно над пластиковыми.
