Замена материнской платы гарнитуры Valve Index

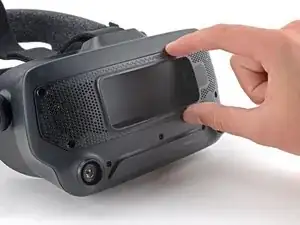

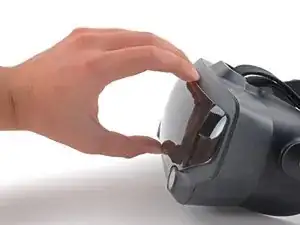

Возьмите лицевую панель и тяните её прямо с передней части гарнитуры.

Лицевая панель удерживается четырьмя магнитами, которые фиксируются на винтах в крышке материнской платы.

Перед установкой лицевой панели убедитесь, что четыре винта, крепящие крышку материнской платы, установлены. В противном случае лицевая панель не будет держаться на месте.

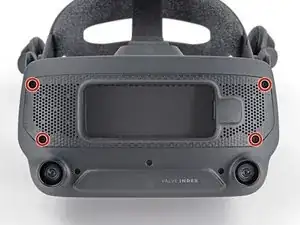

Используйте отвертку Torx T5, чтобы снять четыре винта длиной 5,4 мм, крепящие крышку материнской платы к гарнитуре.

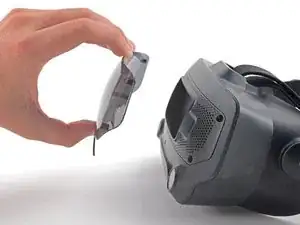

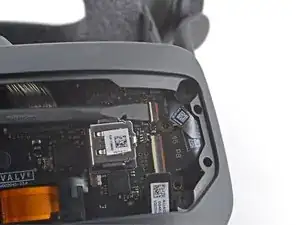

Снимите крышку материнской платы с гарнитуры.

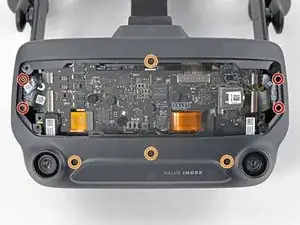

Используйте отвертку Torx T5, чтобы удалить следующие восемь винтов с передней панели:

Четыре винта 6,3 мм с мелкой резьбой

Четыре винта 6,0 мм с крупной резьбой

Используйте лопатку, чтобы разблокировать ZIF-разъём в верхнем левом углу материнской платы.

Отключите FPC-шлейф от материнской платы.

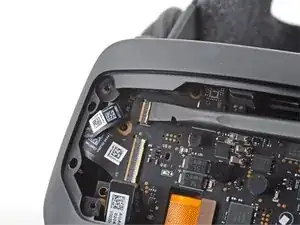

Используйте лопатку, чтобы разблокировать ZIF-разъём в верхнем правом углу материнской платы.

Отключите FPC-шлейф.

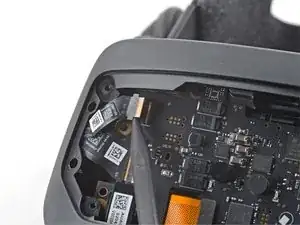

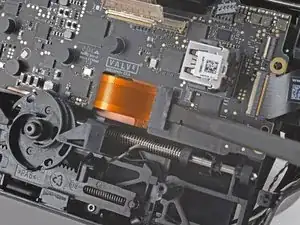

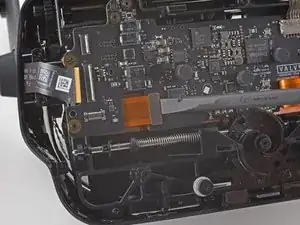

Используйте плоский конец лопатки, чтобы отключить защёлочный разъём в нижнем левом углу материнской платы.

Чтобы снова подключить такие защёлочные разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При неправильном выравнивании контакты могут погнуться, что приведёт к необратимому повреждению.

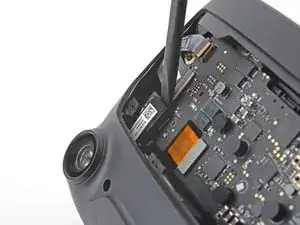

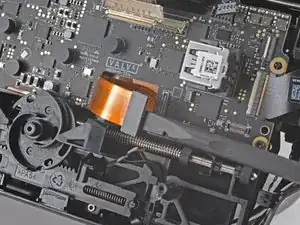

Используйте плоский конец лопатки, чтобы отключить защёлочный разъём в нижнем правом углу материнской платы.

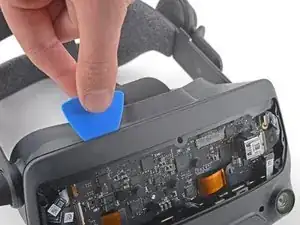

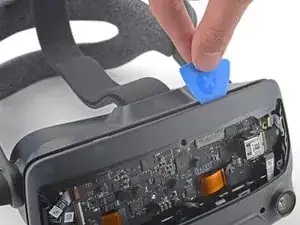

Вставьте пластиковый медиатор между передней панелью и гарнитурой.

Проведите медиатором, чтобы отделить переднюю панель от гарнитуры.

Продолжайте проводить медиатором по периметру передней панели, пока все края не освободятся.

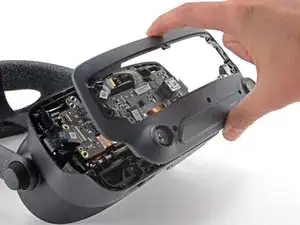

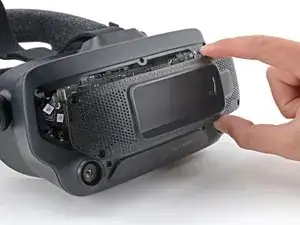

Снимите переднюю панель.

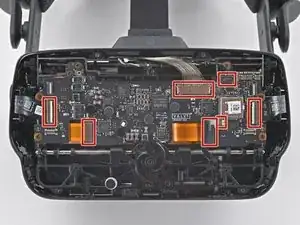

Обратите внимание на семь кабелей, которые необходимо отключить в следующих шагах, прежде чем материнскую плату можно будет вынуть.

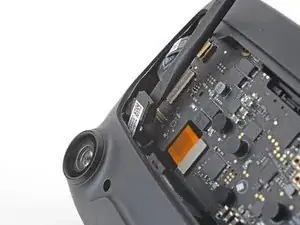

Используйте плоский конец лопатки, чтобы разблокировать широкий ZIF-разъём на левой стороне материнской платы.

Отключите FPC-шлейф от материнской платы.

Используйте плоский конец лопатки, чтобы отключить защёлочный разъём возле нижнего левого края материнской платы.

При сборке убедитесь, что этот кабель не зажат под материнской платой.

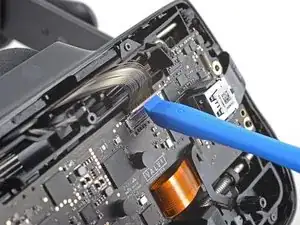

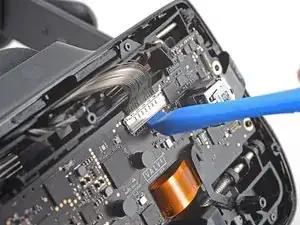

Используйте палец или инструмент для вскрытия, чтобы разблокировать разъём кабеля дисплея в верхней части материнской платы.

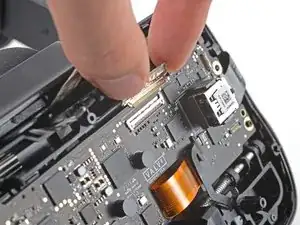

Аккуратно отключите разъём кабеля дисплея.

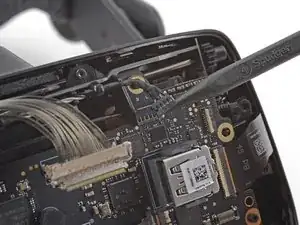

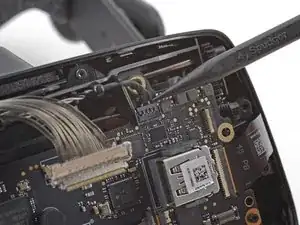

Используйте заострённый конец лопатки, чтобы осторожно отключить разъём связанного кабеля в верхнем правом углу материнской платы.

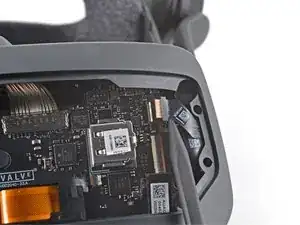

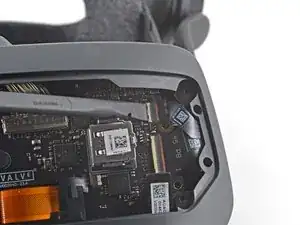

Используйте заострённый конец лопатки, чтобы разблокировать ZIF-разъём рядом с USB-портом на материнской плате.

Отключите FPC-шлейф от материнской платы.

При сборке убедитесь, что этот шлейф не зажат под материнской платой.

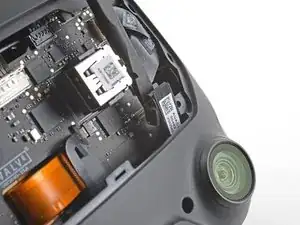

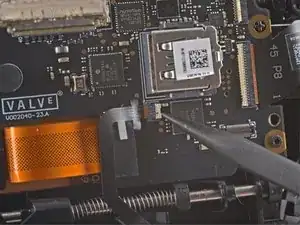

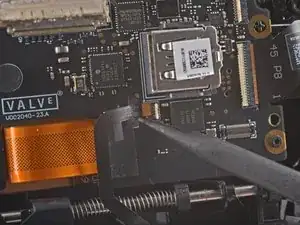

Используйте плоский конец лопатки, чтобы отключить защёлочный разъём под USB-портом на материнской плате.

При сборке убедитесь, что этот кабель не зажат под материнской платой.

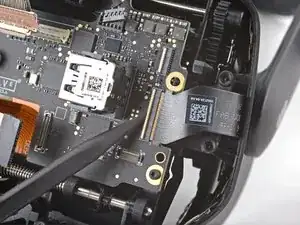

Используйте лопатку, чтобы разблокировать широкий ZIF-разъём рядом с правым краем материнской платы.

Отключите FPC-шлейф от материнской платы.

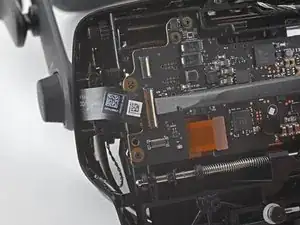

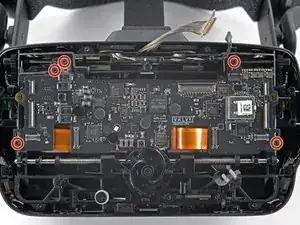

Используйте отвертку Torx T5, чтобы выкрутить пять винтов длиной 6.0 мм, фиксирующих материнскую плату в гарнитуре.

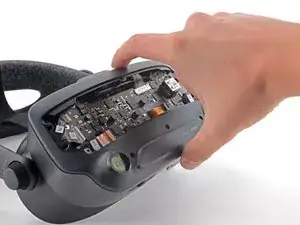

Возьмитесь за материнскую плату у разъёма USB и аккуратно извлеките её из гарнитуры.

При сборке будьте особенно осторожны, чтобы не зажать под материнской платой ранее отсоединённые кабели.
