Замена основной платы контроллера HP Windows Mixed Reality TPC-Q044
В этом руководстве описан процесс замены основной платы контроллера.
Если плата TPC-Q044 начала выходить из строя при использовании контроллера, стоит рассмотреть возможность замены компонента. Отказ может быть вызван плохой пайкой или неплотными соединениями. Замена платы не слишком сложна. Пара отверток и лопатка будут достаточны для выполнения задачи. При замене платы предупреждений и потенциальных опасностей нет.
Шаг 1
Сдвиньте заднюю крышку батарейного отсека в направлении стрелки.
При замене батарей убедитесь, что полюса (+) и (−) на батарее совпадают с маркировкой (+) и (−) в отсеке для батарей.
Шаг 2
Удалите четыре винта длиной 4 мм с помощью крестовой отвертки Phillips #00.
Шаг 3
Возьмитесь за основной корпус и потяните джойстик наружу, пока вся передняя панель не отщелкнется.
Удалите винт длиной 6 мм в углу углубления под джойстик с помощью крестовой отвертки Phillips #00.
Шаг 4
Используйте лопатку, чтобы разделить две половины сборки.
Работайте медленно, поддевая небольшой участок за раз, пока половины полностью не разойдутся.
Шаг 5

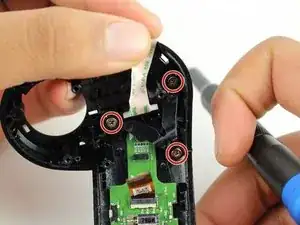

С помощью крестовой отвертки Phillips #00 снимите четыре винта длиной 4 мм, расположенные на плате джойстика под верхней половиной контроллера.
Шаг 6
Снимите оранжевый плоский кабель, потянув за оранжевую язычок параллельно плате.
Освободите синий плоский кабель, подняв белую защёлку лопаткой.
Шаг 7

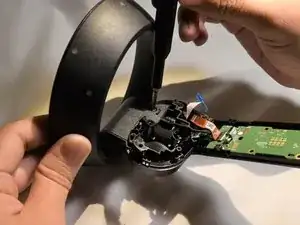

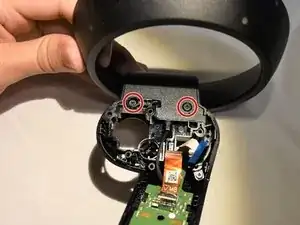

Удалите два винта длиной 6 мм у основания кольца с помощью крестовой отвертки Phillips #0.
Потяните в сторону основания контроллера, чтобы освободить чёрный провод из разъёма на плате.
Отделите кольцо от остальной части контроллера.
Шаг 8

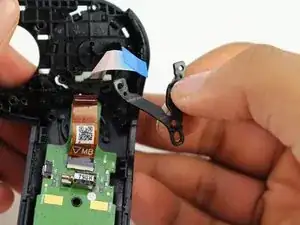

Удалите два винта длиной 3 мм на V-фиксаторе с помощью крестовой отвертки Phillips #00.
Снимите V-фиксатор с устройства.
Шаг 9

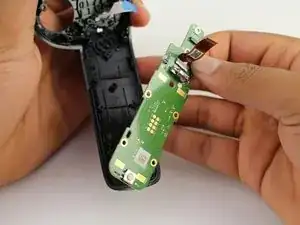

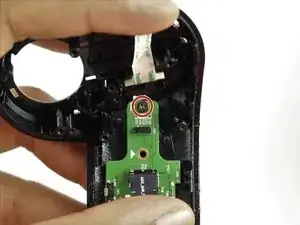

Сняв V-фиксатор с контроллера, с помощью крестовой отвертки Phillips #00 удалите оставшийся винт длиной 4 мм.
Снимите плату.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
