Замена малой платы на контроллерах HP Windows Mixed Reality TPC-Q044

В этом руководстве описывается, как заменить малую плату в вашем устройстве.

Вам потребуется новая плата для замены старой.

Будьте осторожны с краями платы, они могут быть острыми, и вы можете пораниться.

Шаг 1

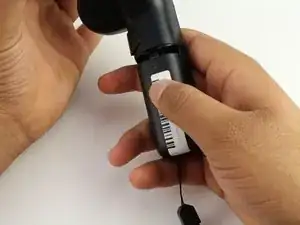

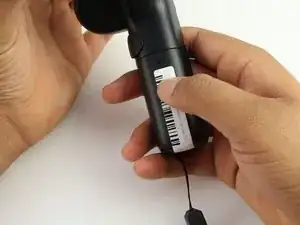

Сдвиньте крышку заднего отсека в сторону стрелки.

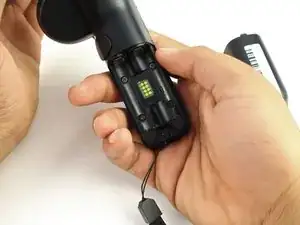

Если вы заменяете батареи, убедитесь, что (+) и (-) на батарее совпадают с (+) и (-), обозначенными в отсеке для батарей.

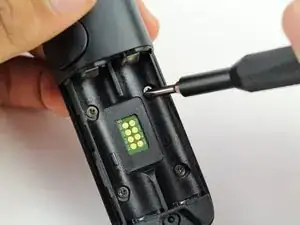

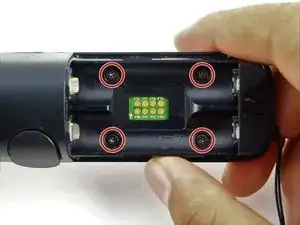

Удалите четыре винта длиной 4 мм с помощью отвертки Phillips #00.

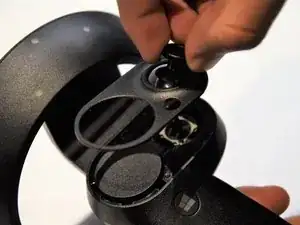

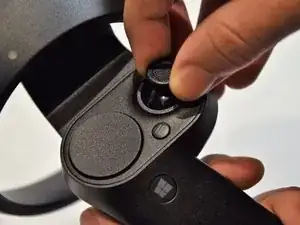

Захватите основной корпус и потяните джойстик наружу, пока вся передняя панель не отсоединится.

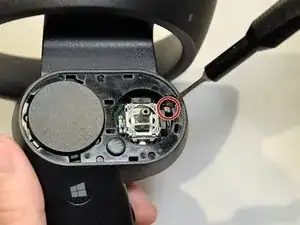

Удалите винт длиной 6 мм в углу углубления для джойстика с помощью отвертки Phillips #00.

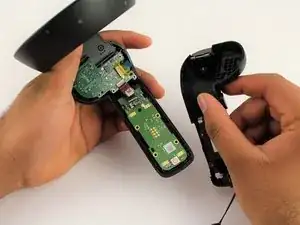

Используйте лопатку, чтобы разделить две половины сборки.

Работайте медленно, отрывая небольшую секцию за раз, пока половины полностью не отделятся.

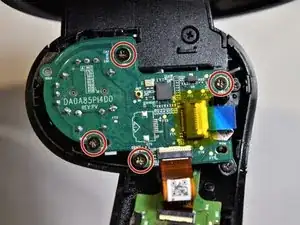

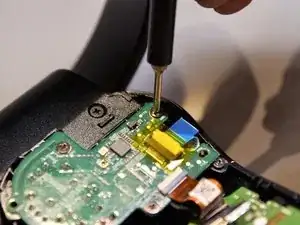

С помощью отвертки Phillips #00 удалите четыре винта длиной 4 мм, расположенные на плате джойстика под верхней половиной контроллера.

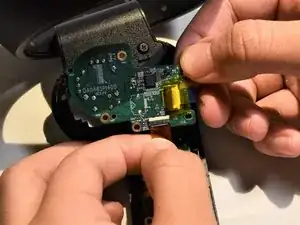

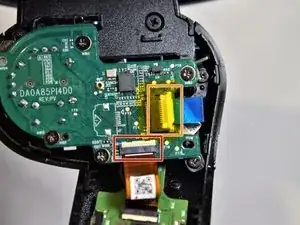

Удалите оранжевый плоский кабель, потянув за оранжевую вкладку параллельно плате.

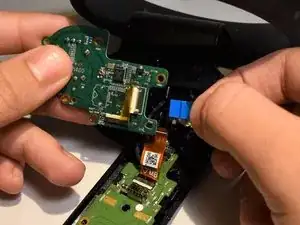

Освободите синий плоский кабель, подняв белый зажим с помощью лопатки.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
