Замена уплотнителя трубки для глаза в гарнитуре Valve Index

Поверните регулировочный винт компенсации трубки глаза по часовой стрелке до полного выдвижения.

Вставьте плоский конец лопатки между нижней частью зажима головного ремня и набивкой ремня.

Подденьте зажим головного ремня вверх, пока он не отщелкнется от ремня.

Для повторной установки сначала найдите выемки на головном ремне для крепления зажима. Затем совместите зажим с выемками, убедитесь, что тетивный кабель продет через зажим, и просто нажмите зажим на место.

Аккуратно снимите лицевой уплотнитель с гарнитуры, потянув его прямо рукой.

Лицевой уплотнитель удерживается на месте четырьмя магнитами, которые фиксируются на винтах в лицевой рамке.

Перед установкой лицевого уплотнителя убедитесь, что четыре винта, закрепляющие лицевую рамку уплотнителя, установлены. В противном случае уплотнитель не будет удерживаться на месте.

С помощью пальцев потяните тетивный кабель прямо вверх, чтобы снять его с направляющей кабеля головного ремня.

Вытяните тетивный кабель прямо назад из гарнитуры.

Отверткой Torx T5 снимите четыре винта длиной 6,0 мм, удерживающие лицевую рамку уплотнителя на гарнитуре.

Не пытайтесь поддеть лицевую рамку уплотнителя, иначе вы повредите гарнитуру.

Возьмите левый край лицевой рамки уплотнителя рукой и сдвиньте её с гарнитуры.

При обратной сборке визуально убедитесь, что защёлки лицевой рамки уплотнителя выровнены с гарнитурой перед её установкой.

Повторите предыдущий шаг для правой стороны лицевой рамки уплотнителя.

Снимите лицевую рамку уплотнителя.

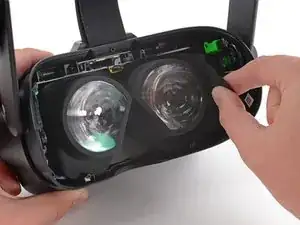

Используйте пинцет, чтобы отделить левый край уплотнителя трубки глаза от гарнитуры.

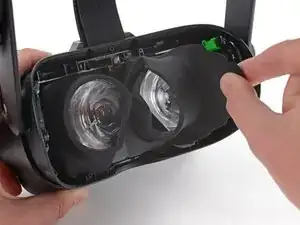

Повторите процедуру для правого края уплотнителя.

При обратной сборке убедитесь, что эти отверстия закреплены на штифтах гарнитуры перед продолжением.

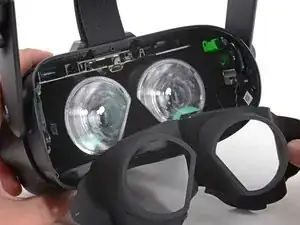

Осторожно снимите уплотнитель трубки глаза с гарнитуры, оттянув его.

Уплотнитель трубки глаза слегка приклеен по периметру линз. Он должен легко сниматься.
