Замена переключателя джойстика контроллеров HP Windows Mixed Reality TPC-Q044
В этом руководстве показано, как заменить джойстик контроллера на печатной плате.
Если у вас возникают проблемы с джойстиком, потребуется разобрать устройство, чтобы устранить неисправность. Частое решение — взять небольшой сухой платок или полотенце и очистить части контроллера, чтобы убедиться, что никакой мусор не ограничивает ход джойстика. Если это не помогает, пошевелите вал под джойстиком, чтобы проверить его плавность. Если проблема в вале, потребуется заменить элемент джойстика.
Для выполнения этой операции понадобятся указанные отвертка и лопатка. Обратите внимание, что для замены элемента джойстика потребуется пайка, что может представлять опасность.
Шаг 1
Сдвиньте крышку заднего отсека в направлении стрелки.
Если вы заменяете батареи, убедитесь, что (+) и (−) на батарее соответствуют (+) и (−), обозначенным в отсеке для батарей.
Шаг 2
Выверните четыре винта 4 мм крестовой отверткой Phillips #00.
Шаг 3
Схватите основной корпус и потяните джойстик наружу, пока не отщёлкнется вся передняя панель.
Выверните винт 6 мм в углу посадочного места джойстика крестовой отверткой Phillips #00.
Шаг 4
Используйте лопатку, чтобы приподнять и разъединить две половины корпуса.
Работайте медленно, поддев небольшие участки по одному, пока половины полностью не разделятся.
Шаг 5

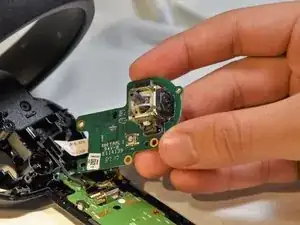

Крестовой отверткой Phillips #00 выверните четыре винта 4 мм, расположенные на плате джойстика под верхней половиной контроллера.
Шаг 6
Снимите оранжевый плоский кабель, потянув за оранжевую застёжку параллельно плате.
Освободите синий плоский кабель, подняв белую защёлку лопаткой.
Шаг 7

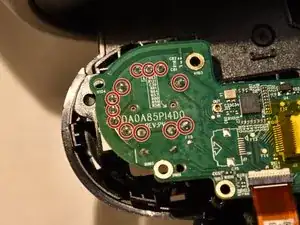

Джойстик припаян непосредственно к печатной плате. Инструкции по удалению припаянных компонентов можно найти здесь.
Джойстик закреплён 12 припаянными контактами. После их распайки контроллер можно удалить.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
