Замена сенсорной панели контроллера HP Windows Mixed Reality TPC-Q044
В этом руководстве описывается замена сенсорной панели контроллера.
Если сенсорная панель TPC-Q044 начинает плохо фиксировать движение, возможно, стоит заменить компонент. Неисправность может быть вызвана плохими контактами или износом панели. Замена сенсорной панели несложна. Для выполнения работы вам понадобятся два указанных отвертки и лопатка. При замене панели нет предупреждений или потенциальных опасностей.
Шаг 1
Сдвиньте крышку отсека сзади в направлении стрелки.
Если вы меняете батарейки, убедитесь, что (+) и (−) на батарее совпадают с пометками (+) и (−) в отсеке для батарей.
Шаг 2
Выверните четыре винта 4 мм с помощью отвертки Phillips #00.
Шаг 3
Возьмитесь за основную часть корпуса и потяните джойстик наружу, пока передняя панель полностью не отщелкнется.
Выверните винт 6 мм в углу посадочного места джойстика с помощью отвертки Phillips #00.
Шаг 4

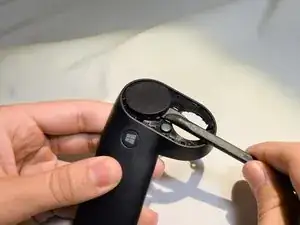

Используйте лопатку, чтобы разъединить две половины сборки.
Работайте медленно, поддев небольшой участок за раз, пока половины полностью не разделятся.
Шаг 5

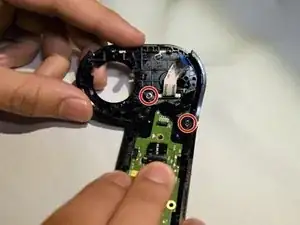

С помощью отвертки Phillips #00 выверните четыре винта 4 мм, расположенные на плате джойстика под верхней половиной контроллера.
Шаг 6

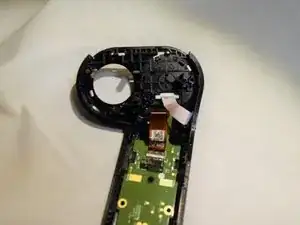

Снимите оранжевый плоский кабель, потянув оранжевую вкладку параллельно плате.

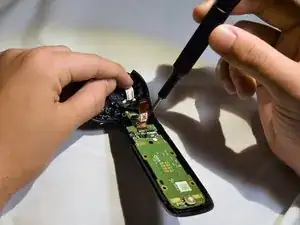

Освободите синий плоский кабель, приподняв белый фиксатор с помощью лопатки.
Шаг 7

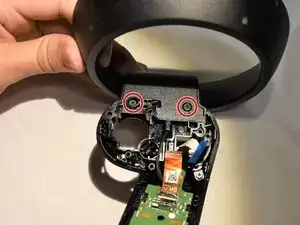

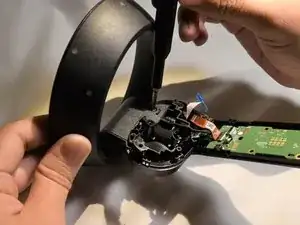

Выверните два винта 6 мм у основания колец с помощью отвертки Phillips #0.
Отсоедините провод подсветки от разъёма на плате.

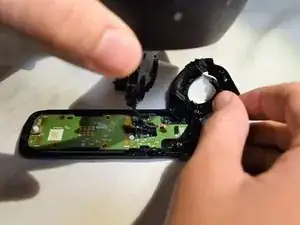

Отделите кольцо подсветки от остальной части контроллера.
Шаг 8
Выверните два винта 3 мм на V-образной скобе с помощью отвертки Phillips #00.
Снимите V-образную скобу с устройства.
Шаг 9

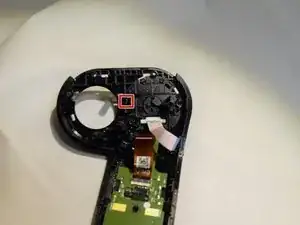

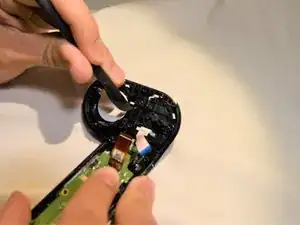

Отстегните одну из защёлок на нижней стороне сенсорной панели.
С помощью лопатки отщёлкните сенсорную панель.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
