Идентификация чипа Meta Quest Pro

Электроника

Вот краткое резюме идентификации чипов для гарнитуры и контроллера Meta Quest Pro.

Посмотрите наш разбор Meta Quest Pro для получения более подробной информации.

Особая благодарность члену сообщества CChin за его вклад!

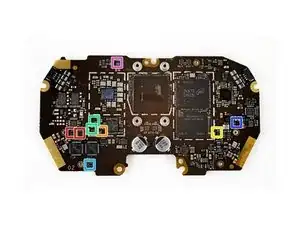

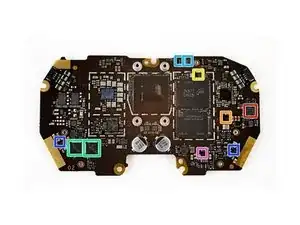

Шаг 1

Обработчик приложений Qualcomm SXR2155P Snapdragon XR2+

Память Micron MT62F1536M64D8CL-026 WT:B 12 ГБ LPDDR5 SDRAM

Память NAND Flash Western Digital SDINFDO4-256G 256 ГБ (UFS)

FPGA Lattice Semiconductor LIF-MD6000-6 CrossLink

Управление питанием Qualcomm PM8150L

Центральный процессор и CODEC Cmedia CM7120

Аудиоусилитель класса D Analog Devices MAX98360AENL мощностью 3.2 Вт

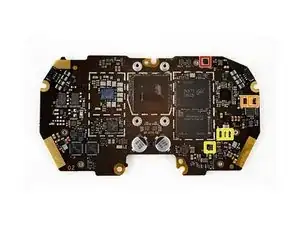

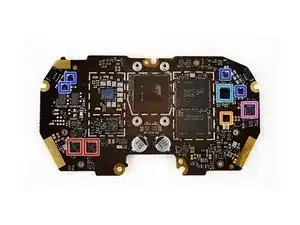

Шаг 2

Контроллер порта USB Type-C Infineon CYPD3177

Зарядное устройство Li-Ion Qualcomm SMB1355 с поддержкой Quick Charge 2.0/3.0/5.0

Управление питанием Qualcomm PM3003A

Драйвер светодиодов Texas Instruments TLC59401 на 16 каналов

Аналоговый переключатель USB 2.0 SPDT Texas Instruments TS3USB221

Блок питания Awinic AW37504CSR ? с двойным выходом

Преобразователь понижения напряжения Analog Devices MAX77827B на 1.6 А

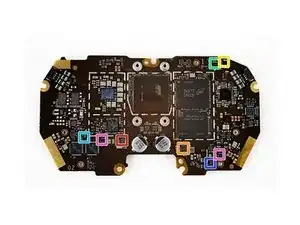

Шаг 3

Преобразователь понижения напряжения Texas Instruments TPS62148 на 2.0 А

Синхронный преобразователь повышения напряжения Texas Instruments TPS61378-Q1 на 4.8 А

Синхронный преобразователь повышения напряжения SG Micro SGM66056 на 2.2 МГц

Переключатель нагрузки с защитой от перенапряжения и перегрузки OmniVision WS4694C

Переключатель нагрузки SG Micro SGM2578AAD на 2 А

Компонент одиночного компаратора Texas Instruments TLV7031

Четырехканальный операционный усилитель Texas Instruments TLV9054 с частотой 5 МГц

Шаг 4

Двухбитный трансивер шины SG Micro SGM4T245

Регулятор LDO SG Micro SGM2045-1.20 на 300 мА / 1.2 В

Регулятор LDO SG Micro SGM2045-3.00 на 300 мА / 3.00 В

Тройной буфер Nexperia 74AUP3G34

Одиночный буфер Nexperia 74LVC1G07

Защита от перенапряжения NXP Semiconductor NX30P0121UK на 3 А

Переключатель нагрузки защиты от перенапряжения Awinic AW32710CSR

Шаг 5

Аналоговый переключатель USB Type-C onsemi FSA4480UCX

Переводчик уровней SG Micro SGM4553 на 2 бита

Аналоговый переключатель DPDT OmniVision (возможно)

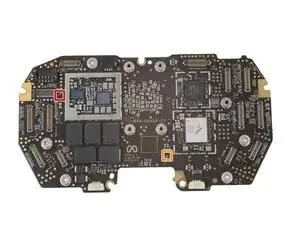

Шаг 6

Модуль Bluetooth/WiFi типа 1WK Murata LBEE5xx1WK ?

Чипсет Bluetooth 5.3 низкого энергопотребления Nordic Semiconductor nRF52840

Управление питанием Qualcomm PM8250

Управление питанием Qualcomm PM8150B

Генератор тактовых импульсов Qualcomm PMK8002 ?

Расширитель входов-выходов Texas Instruments TCA6418E на 18 бит

Переключатель нагрузки Renesas SLG59M1717V на 5 А

Шаг 7

Вероятно, регулятор LDO Texas Instruments LP5907UVE-1.2 на 250 мА / 1.2 В

DC-DC преобразователь

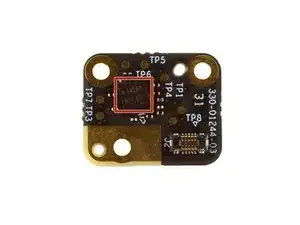

Шаг 8

Магнитометр Bosch Sensortec BMM150 на 3 оси

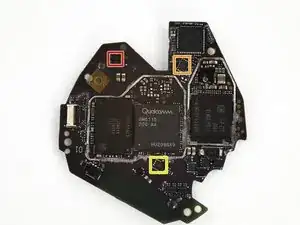

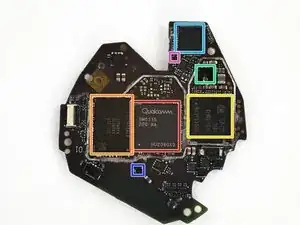

Шаг 9

Процессор приложений/сигналов Qualcomm SM6115 Snapdragon 662 Octa-Core

Память SDRAM Samsung K4U8E3S4AD-MGCL на 1 ГБ LPDDR4X

Память eMMC NAND Samsung KLM4G1FETE-B041 на 4 ГБ

Управление питанием Qualcomm PMI632

Микроконтроллер Microchip ATSAMD20G17 на 32 бита

Драйвер тактильной обратной связи Renesas DA7281

Одиночные элементы OR Texas Instruments SN74AUC1G32 на 2 входа

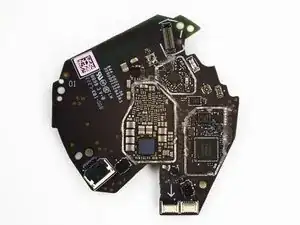

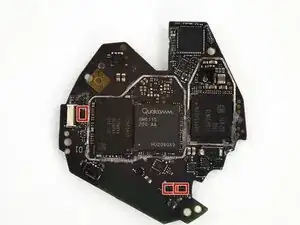

Шаг 10

Защита от ЭДС Nexperia PUSB3FR4 на 4 канала

Шаг 11

6-осевой акселерометр и гироскоп TDK-InvenSense ICM-42686-P

Датчик эффектов Холла Allegro MicroSystems A1392

Датчик эффектов Холла Allegro MicroSystems A1395

Шаг 12

Управление питанием Qualcomm PM4250

Драйвер тактильной обратной связи Cirrus Logic CS40L25

Драйвер тактильной обратной связи Renesas DA7281

Одиночный буфер перевода Nexperia 74LV1T34

Одиночный инвертор перевода Nexperia 74LV1T04

Шаг 13

Чипсет Bluetooth Low-Energy 5.3 Nordic Semiconductor nRF52832

Модуль переднего плана Bluetooth Low Energy Skyworks SKY66111-11

Вероятно, переключатель RF Qorvo QPC8019Q DPDT

WLAN 802.11a/b/g/n/ac, Bluetooth 5.0 и FM-радио Qualcomm WCN3950

Шаг 14

Датчик эффектов Холла Allegro MicroSystems A1391

Шаг 15

6-осевой MEMS акселерометр и гироскоп TDK-InvenSense ICM-42688-P

Шаг 16
