Замена лицевой прокладки (губки) корпуса для гарнитуры Valve Index
Следуйте этому руководству, чтобы заменить лицевую прокладку корпуса на гарнитуре VR Valve Index.
Перед началом ремонта выключите и отключите Index от питания.
Шаг 1
Поверните регулятор освобождения трубки окуляра по часовой стрелке, чтобы полностью выдвинуть её.
Шаг 2
Вставьте плоский конец лопатки между нижней частью зажима ремня головы и набивкой ремня.
Подденьте зажим ремня головы вверх, пока он не отсоединится от ремня.
Для повторной установки сначала найдите утопления на ремне головы для крепления зажима. Затем совместите зажим с утоплениями, убедитесь, что тросик привязи продет через зажим, и просто нажмите зажим на место.
Шаг 3
Аккуратно потяните лицевую прокладку прямо рукой, чтобы снять её с гарнитуры.
Лицевая прокладка удерживается четырьмя магнитами, которые крепятся к винтам в облицовке лицевой части.
Перед установкой лицевой прокладки убедитесь, что четыре винта, фиксирующие облицовку лицевой части, установлены. В противном случае лицевая прокладка не будет держаться на месте.
Шаг 4
Пальцами потяните тросик привязи прямо вверх, чтобы снять его с направляющего держателя ремня головы.
Шаг 5
Потяните тросик привязи прямо назад, вынув его из гарнитуры.
Шаг 6

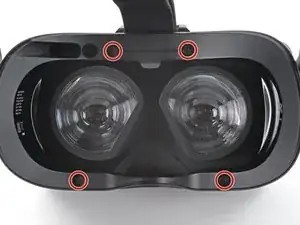

Используйте отвертку Torx T5, чтобы выкрутить четыре винта длиной 6,0 мм, фиксирующие облицовку лицевой прокладки на гарнитуре.
Шаг 7
Не пытайтесь поддевать облицовку лицевой прокладки — вы повредите гарнитуру.

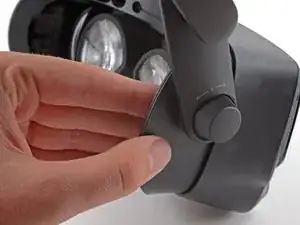

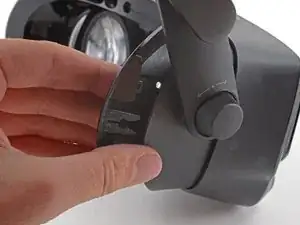

Схватите левый край облицовки лицевой прокладки рукой и сдвиньте её с гарнитуры.
При повторной сборке визуально убедитесь, что защёлки на облицовке лицевой прокладки выровнены с гарнитурой перед тем, как сдвинуть её на место.
Шаг 8

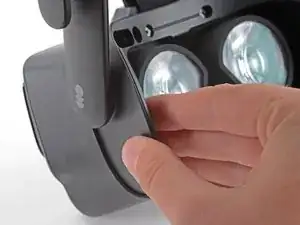

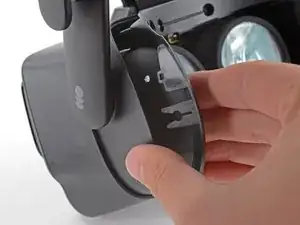

Повторите предыдущий шаг для правой стороны облицовки лицевой прокладки.

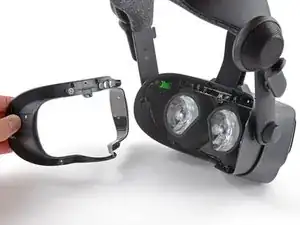

Снимите облицовку лицевой прокладки.
Заключение
Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные полоски с новой детали перед установкой.
Для повторной сборки устройства выполните приведённые выше шаги в обратном порядке.
Утилизируйте электронные отходы через переработчика, сертифицированного по R2 или e-Stewards.
Ремонт пошёл не по плану? Попробуйте базовую диагностику или спросите сообщество Valve Index Answers за помощью.
